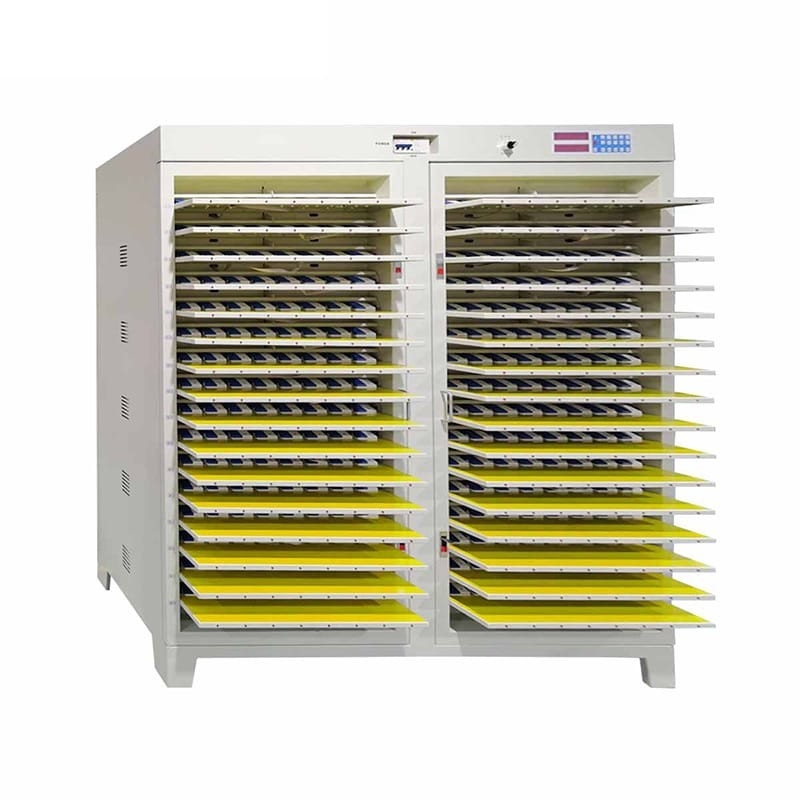

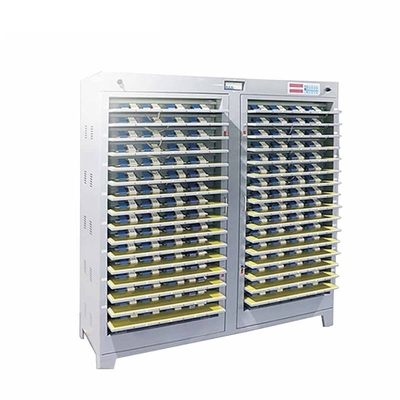

Canal 4.5V de Li Ion Battery Cell Grading Machine 512 para a bateria 18650
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | S11-512-6A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 7900/pcs |
| Detalhes da embalagem: | caixa de madeira |
| Tempo de entrega: | 15-20 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 PCes pelo mês |
|
Informação detalhada |
|||
| Canal não.: | 512 | Método de controle dos trabalhos: | Controle inteiro da cabine |
|---|---|---|---|
| modelo de carregamento: | Tensão constante, corrente constante | Condição da interrupção da carga: | Tensão, atual, tempo, capacidade |
| Modo da descarga: | Constant Current | Condição da interrupção da descarga: | Tensão, tempo, capacidade |
| Ciclo da inspeção de preparação de amostras: | ≤10s | Escala da medida da tensão: | Carga: 0~4.5V, descarga: 4.5~2.5V |
| Escala da tensão da bateria: | 3~4.5V | PRECISÃO DA TENSÃO: | ± (0.05%RD+0.1%FS) |
| Destacar: | Li Ion Battery Cell Grading Machine,máquina de classificação da pilha de bateria 4.5V,512 verificador da carga do canal 18650 |
||
Descrição de produto
512 verificador do analisador do verificador da capacidade da descarga da bateria do íon 18650 de Li do canal
Descrição do produto
TOB-512-2L o dispositivo é composto principalmente de uma relação de comunicação e de um armário da detecção da bateria. O armário de testes da bateria é composto da braçadeira da bateria e de um corpo da placa a colocar o dispositivo elétrico, uma fonte constante atual constante da tensão, um circuito de controle do registro, um circuito de preparação de amostras, um único microcomputador da microplaqueta e um painel de controle.
Características do produto
1. Cada equipamento pode fazer a carga atual, constante constante da tensão e a descarga atual constante para 512 PCes da pilha que está dentro da escala da tensão.
2. Fonte de alimentação atual-constante constante da tensão, corrente constante à tensão constante que comuta sem impacto, especialmente apropriado para exigências do carregamento de bateria de íon de lítio
3. O dispositivo adota o computador da único-microplaqueta do AVR como o centro de controle, e coopera com o circuito de preparação de amostras periférico, que pode ser controlado pelo computador superior. Quando conectada ao computador, a carga e a curva de descarga completas de todos os canais podem ser salvar, ou pode ser separada do computador superior e ser operada pelo painel de controle. Carregamento constante atual constante da tensão, teste atual constante da descarga, classificando pelo tempo, etc.
4. Cada bateria tem sua própria fonte atual e constante constante independente da tensão, e o laço deformação não se afeta.
5. Um diodo emissor de luz é montado em cada um dos dispositivos elétricos da bateria como uma exposição de estado operacional, e quando a descarga é terminada, pode ser usado para indicar a classificação da capacidade da bateria.
6. Detecção do tempo real cada tensão da bateria, ao carregar, primeiramente carregamento atual constante, quando a tensão da bateria alcança o valor ajustado, transferirá lisamente à tensão constante que carrega, quando o tempo ajustado ou a condição atual da terminação são satisfeitos, as extremidades de carregamento. Quando a corrente constante estiver descarregada, quando a tensão da bateria for mais baixa do que o valor ajustado, as extremidades da descarga e as luzes indicadoras correspondentes da bateria acima.
7. Com função da proteção do poder-para baixo, os trabalhos originais podem continuar a correr para trás após o poder
8. O computador superior pode ajustar 32 parâmetros da etapa de funcionamento e 256 ciclos. Cada computador superior pode conectar 1 a 15 grupos de único sistema do microcomputador da microplaqueta. (sugira abaixo de 10 grupos)
características de software 9.Supporting
1) . Use a relação gráfica da operação para indicar dados tais como a tensão, a corrente, a época, e a capacidade de cada bateria, e indique o estado de trabalho correspondente e as condições anormais em várias cores.
2) Indicação segmentada arbitrária da capacidade da bateria (até 100 segmentos)
3) Os pontos de dados podem ser gravados de acordo com as condições de mudança da tensão, da corrente e da hora formar um carregamento e uns dados completos da curva de descarregamento, e o intervalo de tempo dos pontos de dados da curva é os segundos ≤10.
4) Bateria que classifica a função sob várias circunstâncias (capacidade, tempo, aberto
tensão do circuito, plataforma da descarga, etc.)
5) Cálculo automático de relação de carregamento atual constante, de perda da capacidade, de eficiência da descarga, da tensão média, de tensão mediana, etc.
6) Ajuste de permissão do operador, operação hierárquica
7) Pode indicar a curva da carga e de descarga, diagrama do ciclo
Especificação de produto
| Canal não. | 512 |
| Método de controle dos trabalhos | Controle inteiro da cabine |
| Modelo de carregamento | Tensão constante, corrente constante |
| Condição da interrupção da carga | Tensão, atual, tempo, capacidade |
| Modo da descarga | Corrente constante |
| Condição da interrupção da descarga | Tensão, tempo, capacidade |
| Ciclo da inspeção de preparação de amostras | ≤10s |
| Escala da medida da tensão | 0~5V, definição 1mV |
| Escala da tensão da bateria | Carga: 0~4.5V, descarga: 4.5~2.5V |
| Escala constante da tensão | 3~4.5V |
| Precisão da tensão | ± (0.05%RD+0.1%FS) |
| Escala atual | Carga: 0.01-2A, descarga: 0.01-2A, definição: 1mA |
| Precisão atual | ± (0.1%RD+0.1%FS) |
| Escala do grupo do tempo | Qualquer ajuste dentro de 0~30000 minutos, a unidade de tempo é mínimo |
| Precisão do tempo | ≤±0.1% |
| Tipo da braçadeira | Dispositivo elétrico de quatro fios do método |
| A braçadeira ajusta a escala | 10mm-90mm |
| Tipo da bateria do apoio | Pilha do cilindro |
| Fonte da tensão | 3 fio da fase 4, AC380V±5%, 50HZ, poder consumption15KW |
| método de uma comunicação | RS485, taxa de transmissão 57600 |
| Tamanho da máquina | 1440mm (comprimento) ×500mm (largura) ×1840mm (altura |
| ambiente de trabalho | Temperatura: 0-40℃, relativo temperature≤85% |
| Corrente de funcionamento da carga máxima | Formação a 15A, formação zero da fase a 3A |
| Corrente da partida do dispositivo | Momento de fechamento do interruptor do ar sobre 60A |
| N.W | Anout 300kg |
|
Cano principal do sistema |
Configuração mínima do sistema informático: Processador central acima de P4, memória acima de 2G, espaço de disco rígido acima de 200G, projeção a cores de EGA/VGA, uma CD-ROM, um rato, MicrosoftTM Windows XP e acima, um porto de comunicação RS232 de série disponível, impressora do apoio de Windows. O sistema informático é independente pelo usuário, e o número de sistemas do microcomputador é determinado de acordo com necessidades reais. |
XWELL fornecem todos os tipos da máquina de classificação da bateria para pilhas cilíndricas e pilhas prismáticos
