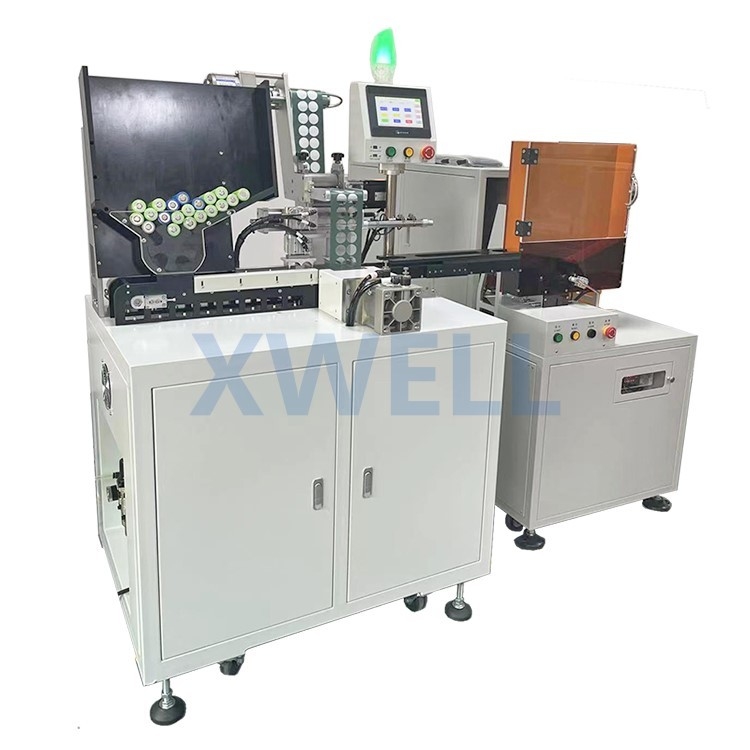

Máquina de classificação de células de bateria de 11 canais Máquina de papel de cevada Highland para colagem de bateria
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | XW-BSM-BS11 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 12000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 15-20 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 PCS pelo mês |
|
Informação detalhada |
|||
| Apoio da pilha: | 18650,26650,32650,21700 opcionais | Canal de colagem máximo: | 4 |
|---|---|---|---|
| Canal de classificação máximo: | 21 | Fonte de trabalho do gás: | 0.5-0.8Mpa |
| Eficiência: | 60-70PPM | Dimensão: | 1500L X 700W X 1600H milímetro |
| Instrumento: | Verificador da resistência da tensão da precisão (HK3561) | Parâmetros de classificação das baterias: | Tensão do circuito aberto & resistência de C.A. |
| Precisão da tensão do circuito aberto: | definição da exposição do rdg do ± 0,05%: 0,1 milivolts | Precisão da resistência de C.A.: | definição da exposição do rdg do ± 0,5%: 0,01 milliohm |
| Destacar: | Máquina de classificação de células de bateria de 11 canais,máquina de classificação de células de bateria de computador PLC,máquina de papel de cevada highland de colagem de bateria |
||
Descrição de produto
Máquina automática de pasta de papel de cevada Highland conectada a bateria de lítio Máquina automática de classificação de onze canais
Descrição da máquina de colagem e classificação
XW-BSM-BS11 Bateria cilíndrica (18650, 26650, 21700...) máquina de colagem de papel de cevada highland é um equipamento automático para testar e classificar baterias cilíndricas depois de colar o papel de cevada highland primeiro.Este equipamento é um equipamento automático para teste e classificação pela bateria do PLC, primeiro cole o papel de cevada das terras altas.Este equipamento completa a função de teste e classificação por computador PLC e PLC e completa cerca de 4.000 células cilíndricas acabadas por hora.O design da estrutura mecânica é simples e elegante, e o desempenho do sistema é estável.No mercado atual, é um dos equipamentos mais econômicos para colar papel de cevada das terras altas e classificar a bateria cilíndrica.
Processo de trabalho da máquina de colagem e separação
Enchimento de toda a caixa de baterias → Rotação do motor → O cilindro empurra a bateria para fora de uma correia para transportar a bateria → A bateria é empurrada para fora → A bateria entra na correia transportadora - o cilindro batente é liberado → O parafuso aciona a bateria do cilindro para forme um grupo → A bateria está cheia de 4 hastes de parafuso para mover a bateria → Pressione o cilindro → mova a bateria para a posição onde o papel de cevada está preso → o cilindro reposiciona a bateria > o motor de passo cola o papel de cevada alta → reciclagem de resíduos → a bateria acabada vai para a calha de alimentação → o cilindro empurra a bateria para a esteira da máquina classificadora (código de impressão Opcional) → a bateria empurra para fora → bateria de teste -> o manipulador pega a bateria depois que a bateria está cheia 5 → 10 as engrenagens são classificadas e embaladas manualmente.
Máquina de colagem e classificaçãoCaracterísticas
1. Este equipamento é um tipo de dispositivo automático para detecção e classificação de bateria cilíndrica por PLC após a colagem de papel de cevada highland.
2. O equipamento adota computador PLC e detecção e classificação PLC, que pode completar cerca de 4000 células eletrolíticas cilíndricas por hora.
3. Máquina dupla integrada, alto grau de automação, reduz elos intermediários, economiza mão de obra.
4. A operação é simples e fácil de aprender, sem pessoal profissional.
5. Tela de toque HD LCD, interface de interação homem-máquina operação mais conveniente.
6. Mitsubishi PLC+ importado Panasonic servo controle unidade +4 design de sonda, desempenho estável, vida útil muito prolongada.
7. Design de estrutura mecânica simples e generoso, desempenho estável do sistema.Este é um desempenho de custo relativamente alto no mercado atualmente.
8. O equipamento é feito de chapa de metal laminada a frio de alta qualidade e estrutura de alumínio.
9. O equipamento está equipado com rodízios móveis universais, o que facilita a movimentação e o transporte.
Máquina de colagem e classificaçãoEspecificação
| Fonte de eletricidade | 220VAC ± 10%/50Hz |
| Poder | 1KW |
| Fonte de Gás de Trabalho | 0,5-0,8MPa |
| Bateria de Adaptação | 18650,26650,32650,21700 ect |
| Eficiência | 60-70PPM |
| Dimensão | 1500L X 700W X 1600H mm |
| Instrumento | Testador de resistência de tensão de precisão (HK3561) |
| Parâmetros de classificação de baterias | Tensão de circuito aberto e resistência CA |
| Precisão de tensão de circuito aberto |
± 0,05% rdg Resolução da tela: 0,1 milivolts |
| Precisão da resistência CA |
± 0,5% rdg Resolução da tela: 0,01 miliohm |
| Canal | 13 canais |
| Trilho Guia Linear | HIWIN |
| PLC | Controlador de movimento |
| Válvula solenoide | AirTAC |
| Cilindro | AirTAC |
| Ruído | ≤65db |
| Mobilidade de culturas de equipamentos | ≥95% |
Por que precisa da máquina de colagem?
Para as células cilíndricas, o terminal positivo e o terminal negativo são muito fechados, correm o risco de curto-circuito quando montados em um pacote por tira de níquel.Especialmente para aquelas baterias sem suporte de plástico.
Se colarmos um papel isolante no terminal positivo, evitaremos o risco de classificar o circuito.
Por que precisa de máquina de classificação?
Quando as baterias chegam à fábrica de baterias, mesmo o mesmo lote de baterias pode ter parâmetros diferentes (IR, Voltagem), especialmente quando as baterias vêm de alguns fornecedores inviáveis.Ao montar a bateria em uma bateria, esperamos que a bateria da mesma bateria tenha os mesmos parâmetros (IR, Voltagem) tanto quanto possível, para que o desempenho da bateria seja melhor e mais equilibrado.
Como funciona a máquina de classificação?
A máquina de classificação de bateria é composta de estrutura mecânica, sistema de alimentação, sistema de teste, sistema de controle, etc. Primeiro, coloque a bateria na caixa, o rolo da bateria aciona a bateria para a posição de teste, a sonda de teste entra em contato com os pólos positivo e negativo da bateria, o testador lê a resistência interna e a tensão da bateria, o detector transmite os resultados do teste para o controlador e o controlador coloca as baterias com parâmetros diferentes em canais diferentes de acordo com as configurações.
