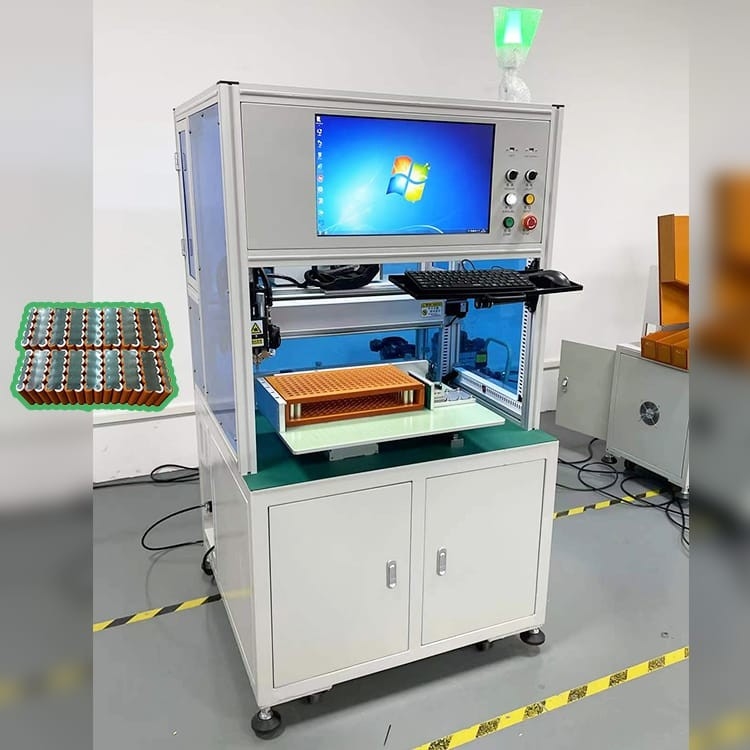

Bateria Cilíndrica Máquina de Soldagem por Ponto Único Lateral Para Veículos E Bateria E Bicicleta
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100pcs pelo mês |
|
Informação detalhada |
|||
| Tipo de Bateria: | 18650, 21700... | Curso de X: | 400 milímetros |
|---|---|---|---|
| Curso de Y: | 400 milímetros | Fonte de energia: | 5000A ou 8000A |
| Sistema operacional: | Windows e softwares | Modo de transmissão: | Trilho de guia linear do parafuso rod+precision |
| Taxa máxima da soldadura de ponto: | 0.5S/point; 1500-1800pcs/h | Amplitude da pressão da mola da cabeça de soldadura: | 1.0 - 5kg |
| Tensão: | 220V e 380V | Poder: | 4000 W |
| Destacar: | Máquina de solda por ponto de lado único de baterias,máquina de solda por ponto de lado único 18650,máquina de solda por ponto de bateria cilíndrica |
||
Descrição de produto
Bateria cilíndrica máquina de solda por ponto único lado para E-veículos/bicicleta EV/montagem de bateria de carro EV
Máquina de solda por ponto de lado único
A máquina de solda a ponto de lado único MD-ASW é usada para soldagem de bateria, como bateria 18650, 26650, 21700, 32650....
Máquina de solda por ponto de lado únicoCaracterísticas
Esta máquina é usada para soldagem a ponto automática de bateria de cilindro 18650,26650,32650.
1.Suporte o início do ponto de interrupção, apoie o início automático e a conversão do modo de início manual.
2. Tem uma função de alarme de solda a ponto falso e fora da solda a ponto.
3.A programação é simples e suporta qualquer programação de ponto e programação de matriz.999 grupos podem ser arquivos de programação salvos.
4.Lembrete de previsão de substituição de agulha de soldagem.
5. próprio sistema de monitoramento de corrente de soldagem, monitoramento em tempo real da corrente de soldagem.
Máquina de solda por ponto de lado únicoVantagens
1. O curso de soldagem pode ser personalizado;
2. Adequado para vários tipos de bateria;
3. Soldagem de alta velocidade;
4. Computador com software Windows, operação mais conveniente, exibição mais clara;
5. A cabeça de soldagem possui função de resfriamento a ar ou resfriamento a água, que pode efetivamente reduzir a influência da temperatura da agulha de soldagem a ponto na qualidade da soldagem;
6. Pode armazenar até 999 grupos de arquivos, o arquivo é simples de chamar, não requer processo complicado de mudança de linha;
7. Função de calibração de uma tecla para deslocamento total das juntas de solda, que podem ser calibradas para deslocamento pontual causado pela alteração do
pino de solda ou outros motivos
8. A máquina de solda a ponto elétrica ou pneumática é opcional.
Especificação do produto
|
Curso do eixo X
|
400mm (personalizável)
|
Sistema operacional
|
Windows e softwares |
|
Curso do eixo Y
|
400mm (personalizável)
|
Modo de transmissão
|
Haste de parafuso + trilho de guia linear de precisão
|
|
Taxa máxima de soldagem a ponto
|
0,5S/ponto;1500-1800 peças/h
|
Modo de condução
|
Servo motor híbrido
|
|
Velocidade máxima do acionamento do motor
|
1000 mm/S
|
Espessura de soldagem de níquel
|
0,1 mm-0,3 mm
|
|
Célula carregada máxima (18650)
|
Cerca de 500 peças (20*25)
|
Dimensão
|
900L*900W*1750H
|
|
Nº de grupos de arquivos salvos
|
99 grupos
|
Precisão de posicionamento
|
±0,02 mm
|
|
Peso
|
200KG
|
Peso do rolamento horizontal
|
15kg (OEM)
|
Lista de peças principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Hospedeiro de soldagem | 1 peça |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldagem | 1 conjuntos |
| Computador | 1 peça |
| Controlador de movimento | 1 peça |
| Servomotor | 2 conjuntos |
| Elemento pneumático | 1 conjunto |
| Usinagem de peças | 1 lote |
| Sistema de controle | 1 conjunto |
| Estrutura da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Operação de máquina de solda por ponto de lado único
1. Configurando os parâmetros de soldagem na tela de toque.(O mesmo produto só precisa ser definido uma vez)
2. Coloque o acessório com a bateria na posição de fixação rápida.
3. Pressione o botão iniciar, o MD-ASW conclui automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição do novo equipamento (bateria)."
