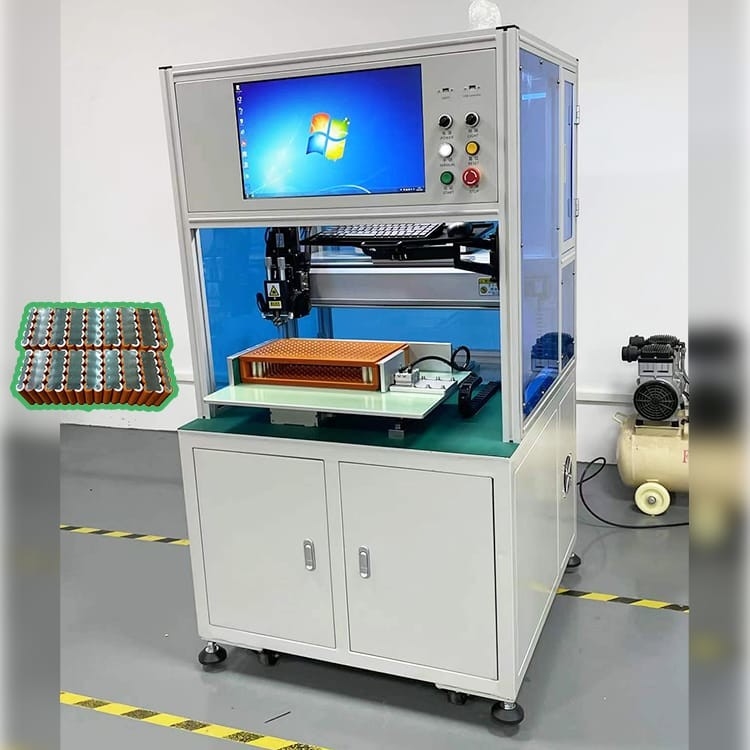

Máquina de solda a ponto de bateria automática de lado único para célula cilíndrica 18650 21700
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100pcs pelo mês |
|
Informação detalhada |
|||
| Tipo de Bateria: | 18650, 26650, 21700, 32650... | Escala de solda X: | 400 milímetros |
|---|---|---|---|
| Escala de solda Y: | 400 milímetros | Corrente de solda máxima: | 5000A 8000A |
| Sistema operacional: | Windows e softwares | Modo de transmissão: | Trilho de guia linear do parafuso rod+precision |
| Taxa máxima da soldadura de ponto: | 0.5S/point; 1500-1800pcs/h | Amplitude da pressão da mola da cabeça de soldadura: | 1.0 - 5kg |
| Tensão: | 220V e 380V | Poder: | 4000 W |
| Destacar: | Máquina de solda a ponto de bateria automática,máquina de solda a ponto de bateria 21700,máquina de solda a ponto de bateria 4000 W |
||
Descrição de produto
Máquina de solda a ponto de bateria automática de lado único para pacote de células cilíndricas 18650 21700
Aplicação de máquina de solda por ponto de lado único
Aplicável a bateria de veículo elétrico, bateria de lâmpada de rua, módulo de bateria de automóvel, bateria de veículo de equilíbrio, bateria de scooter, fonte de alimentação móvel, módulo de bateria de partida, bateria de ferramenta elétrica, bateria de notebook, vários produtos eletrônicos e outras combinações de bateria !
Máquina de solda por ponto de lado únicoCaracterísticas
1. Suporte a inicialização do ponto de interrupção, inicialização automática e conversão do modo de inicialização manual.
2. Programação simples, suporta qualquer programação de ponto e programação de matriz, realiza a soldagem por pontos, alterna rapidamente entre os modos de ponto único e ponto duplo, otimiza o caminho de soldagem por pontos, melhora a eficiência, salva 99 grupos de arquivos de programação no disco local e importa gráficos através Interface USB.
3. Pode ser dividido em super operador, manutenção, administrador, etc.
4. A fonte de alimentação de soldagem DC do inversor é adotada, que tem desempenho estável, velocidade de soldagem rápida e modo de trabalho de corrente constante, de modo a eliminar os fatores instáveis da corrente de soldagem por um longo tempo.
5. Possui seu próprio sistema de monitoramento de corrente de soldagem, que pode monitorar a corrente de soldagem em tempo real.
6. A fonte de alimentação de soldagem a ponto tem a função de alarme de soldagem falso, que pode se comunicar diretamente com o controlador de movimento, registrar a posição de soldagem falsa e prever e lembrar a substituição da agulha de soldagem.
7. A eficiência de soldagem é cerca de 4 vezes maior que a do trabalho, com alta estabilidade, economia de trabalho, economia de tempo e economia de custos.
Máquina de solda por ponto de lado únicoVantagens
1. Induza a tensão de carga, controle a tensão no modo de feedback e realize soldagem de alta qualidade.
2. Ligue o modo de pré-aquecimento e aquecimento principal: pré-aqueça antes da soldagem para garantir uma qualidade de soldagem estável.
3. Mantenha a continuidade da densidade de energia, tempo de soldagem curto, reduza a deformação e descoloração do metal base.(o tempo de soldagem é controlado em microssegundos e o modo de saída contínua)
4. Fácil de mudar de baixa corrente para alta corrente, adequado para soldagem de precisão.
5. Os limites superior e inferior de corrente podem ser ajustados para avaliar se a qualidade da soldagem é boa ou não, o que é adequado para a plataforma de automação de soldagem.
6. A corrente de soldagem aumentará com o tempo ligado para garantir o efeito de soldagem.
7. Sistema de controle estável
8. Dispositivo regulador de alta configuração
9. Procedimento de trabalho de alta precisão
10. Alto desempenho de custo dos produtos
Especificação do produto
|
Curso do eixo X
|
400mm (personalizável)
|
Sistema operacional
|
Windows e softwares |
|
Curso do eixo Y
|
400mm (personalizável)
|
Modo de transmissão
|
Haste de parafuso + trilho de guia linear de precisão
|
|
Taxa máxima de soldagem a ponto
|
0,5S/ponto;1500-1800 peças/h
|
Modo de condução
|
Servo motor híbrido
|
|
Velocidade máxima do acionamento do motor
|
1000 mm/S
|
Espessura de soldagem de níquel
|
0,1 mm-0,3 mm
|
|
Célula carregada máxima (18650)
|
Cerca de 500 peças (20*25)
|
Dimensão
|
900L*900W*1750H
|
|
Nº de grupos de arquivos salvos
|
99 grupos
|
Precisão de posicionamento
|
±0,02 mm
|
|
Peso
|
200KG
|
Peso do rolamento horizontal
|
15kg (OEM)
|
Lista de peças principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Hospedeiro de soldagem | 1 peça |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldagem | 1 conjuntos |
| Computador | 1 peça |
| Controlador de movimento | 1 peça |
| Servomotor | 2 conjuntos |
| Elemento pneumático | 1 conjunto |
| Usinagem de peças | 1 lote |
| Sistema de controle | 1 conjunto |
| Estrutura da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Operação de máquina de solda por ponto de lado único
1. Configurando os parâmetros de soldagem na tela de toque.(O mesmo produto só precisa ser definido uma vez)
2. Coloque o acessório com a bateria na posição de fixação rápida.
3. Pressione o botão iniciar, o MD-ASW conclui automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição do novo equipamento (bateria)."
