Máquina de soldadura de ponto unilateral para bateria de lítio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Principais pontos de venda: | Fácil de operar | Curso de X: | 400 milímetros |
|---|---|---|---|
| Curso de Y: | 400 milímetros | Fonte de energia: | 5000A ou 8000A |
| Características: | Operação fácil | Sistema de Operação: | Windows e software |
| Modo de transmissão: | Rodas de parafuso + trilho de guia linear de precisão | Velocidade máxima de soldagem por ponto: | 0.5S/ponto; 1500-1800pcs/h |
| Intervalo de pressão da mola da cabeça de solda: | 1.0 - 5 kg | Voltagem: | 220V e 380V |
| Destacar: | Máquina de soldadura do ponto da bateria de lítio,Máquina de soldadura de ponto unilateral,Máquina de soldadura da bateria de lítio |
||
Descrição de produto

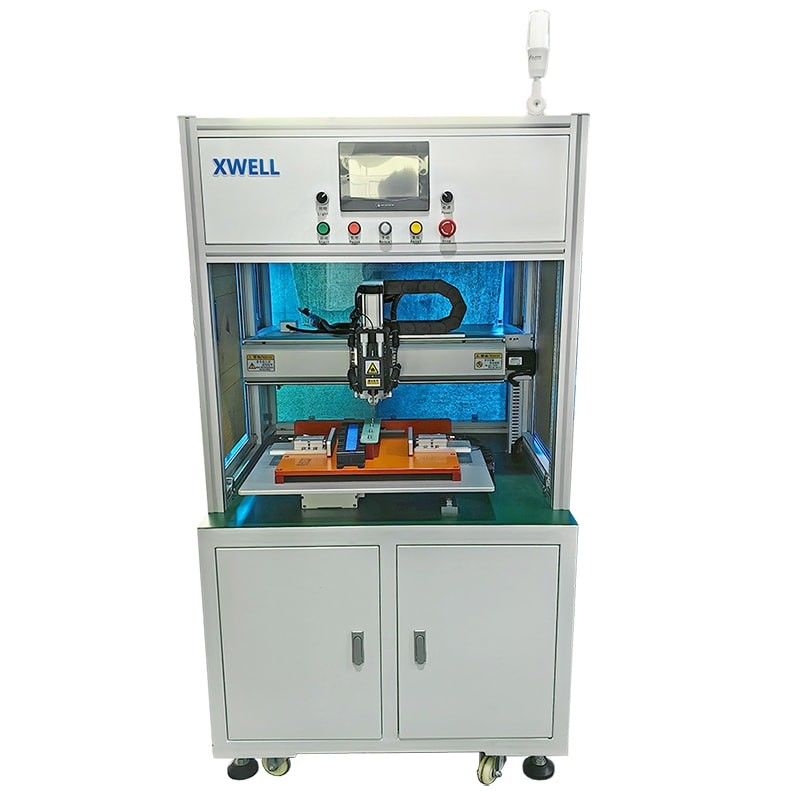

Máquina de soldadura de ponto unilateral para bateria de lítio
Máquina de soldadura por ponto de lado único
O MD-ASWé usado para 18650, 26650, 32650 bateria de cilindros pacotes de soldagem automática em ponto, ele pode soldar ambos os lados juntos com alta eficiência.
Máquina de soldadura por ponto de lado únicoCaracterísticas
Esta máquina é usada para 18650,26650, 32650 bateria de cilindro de pacotes de soldagem automática.
1Suporte para arranque de ponto de ruptura, para conversão do modo de arranque automático e manual.
2. Tem uma função de alarme de soldadura em falso ponto e de soldadura fora de ponto.
3.A programação é simples, e suporta qualquer programação de ponto e programação de matriz. 999 grupos podem ser salvos em arquivos de programação.
4- lembrete de previsão da substituição da agulha de soldadura.
5Sistema próprio de monitorização da corrente de solda, monitorização em tempo real da corrente de solda.
Máquina de soldadura por ponto de lado únicoVantagens
1O curso de soldagem pode ser personalizado;
2. Adequado para vários tipos de baterias;
3. Soldadura a alta velocidade;
4- Computador com software Windows, operação mais conveniente, visualização mais clara;
5. A cabeça de solda tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de solda pontual na qualidade da solda;
6. Pode armazenar até 999 grupos de arquivos, o arquivo é simples de chamar, não requer complicado processo de mudança de linha;
7Função de calibração de uma tecla para deslocamento total das juntas de solda, que pode ser calibrada para deslocamento spot causado pela alteração do
pin de solda ou outros motivos
8- Máquina de soldadura a ponto elétrica ou pneumática opcional.
Especificação do produto
|
Tracção no eixo X
|
400 mm (customizável)
|
Sistema operativo
|
Windows e software |
|
Tracção no eixo Y
|
400 mm (customizável)
|
Modo de transmissão
|
Rodas de parafuso + trilho de guia linear de precisão
|
|
Velocidade máxima de soldagem por ponto
|
0.5S/ponto; 1500-1800pcs/h
|
Modo de condução
|
Servomotor híbrido
|
|
Velocidade máxima do motor
|
1000 mm/s
|
Espessura de solda de níquel
|
0.1 mm-0.3 mm
|
|
Célula com carga máxima (18650)
|
Cerca de 500 peças (20 * 25)
|
Dimensão
|
900L*900W*1750H
|
|
Número de grupos de ficheiros salvos
|
99 grupos
|
Precisão de posicionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso do rolamento horizontal
|
15 kg (OEM)
|
Lista de partes principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Acessórios de soldadura | 1 colher |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldadura | 1 conjunto |
| Computador | 1 colher |
| Controlador de movimento | 1 colher |
| Servo motor | 2 conjuntos |
| Elementos pneumáticos | 1 conjunto |
| Partes de usinagem | 1 lote |
| Sistema de controlo | 1 conjunto |
| Quadro da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Função da máquina de soldagem por ponto de lado único
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque e o MD-ASW completa automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição de um novo dispositivo (bateria)."
