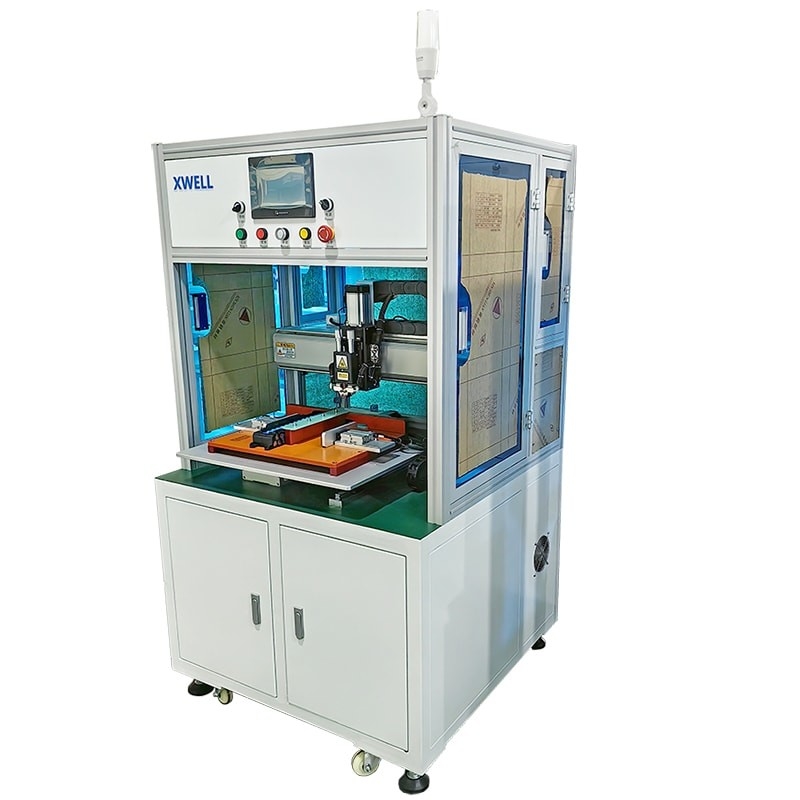

Máquina de Soldadura de Bateria de Iões de Lítio Automática Máquina de Soldadura de Bateria de Iões de Lítio Máquina de Soldadura de Lado Único para Célula 18650
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Lugar de origem: | Guangdong, China | Principais pontos de venda: | Soldadura de lado único,Automática,Velocidade de soldadura rápida |
|---|---|---|---|
| Viagens no eixo X: | 400 milímetros | Curso da Y-linha central: | 400 milímetros |
| Corrente de solda: | 5000A 8000A | Sistema de Operação: | Windows e software |
| Modo de transmissão: | Rodas de parafuso + trilho de guia linear de precisão | Velocidade máxima de soldagem por ponto: | 0.5S/ponto; 1500-1800pcs/h |
| Intervalo de pressão da mola da cabeça de solda: | 1.0 - 5 kg | Voltagem: | 220V e 380V |
| Destacar: | 18650 Soldador de bateria de células,Soldador automático de bateria |
||
Descrição de produto
Máquina de Soldadura de Bateria de Iões de Lítio Automática Máquina de Soldadura de Bateria de Iões de Lítio Máquina de Soldadura de Lado Único para Célula 18650
Aplicação da máquina de soldagem por ponto de lado único
Single Side Automatic Battery Pack Spot Welding Machine é uma plataforma geral de tecnologia de processamento automático baseada em microcomputador, soldagem e montagem em fábrica de bateria adequada.
Máquina de soldadura por ponto de lado únicoVantagens
A parte de controlo elétrico da máquina de solda pontual adota um projeto modular, com elevada integração, boa versatilidade e fácil manutenção;Ele realiza principalmente o mecanismo de viagem é controlado por servo motor, que tem alta precisão e boa fiabilidade; o circuito elétrico do equipamento adota padrões nacionais e estrangeiros.Componentes e dispositivos de controlo são fáceis de manter e substituir.Suporta a importação de dados do AutocadO processo de soldagem em ponto é desenvolvido através de métodos de soldagem em série e manuais, o que melhora significativamente a eficiência da soldagem em ponto e garante a normalização e a fiabilidade da produção da estação de soldagem em ponto na linha de montagem Pack.
Especificação do produto
|
Tracção no eixo X
|
400 mm (customizável)
|
Sistema operativo
|
Windows e software |
|
Tracção no eixo Y
|
400 mm (customizável)
|
Modo de transmissão
|
Rodas de parafuso + trilho de guia linear de precisão
|
|
Velocidade máxima de soldagem por ponto
|
0.5S/ponto; 1500-1800pcs/h
|
Modo de condução
|
Servomotor híbrido
|
|
Velocidade máxima do motor
|
1000 mm/s
|
Espessura de solda de níquel
|
0.1 mm-0.3 mm
|
|
Célula com carga máxima (18650)
|
Cerca de 500 peças (20 * 25)
|
Dimensão
|
900L*900W*1750H
|
|
Número de grupos de ficheiros salvos
|
99 grupos
|
Precisão de posicionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso do rolamento horizontal
|
15 kg (OEM)
|
Lista de partes principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Acessórios de soldadura | 1 colher |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldadura | 1 conjunto |
| Computador | 1 colher |
| Controlador de movimento | 1 colher |
| Servo motor | 2 conjuntos |
| Elementos pneumáticos | 1 conjunto |
| Partes de usinagem | 1 lote |
| Sistema de controlo | 1 conjunto |
| Quadro da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Função da máquina de soldagem por ponto de lado único
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque e o MD-ASW completa automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição de um novo dispositivo (bateria)."
