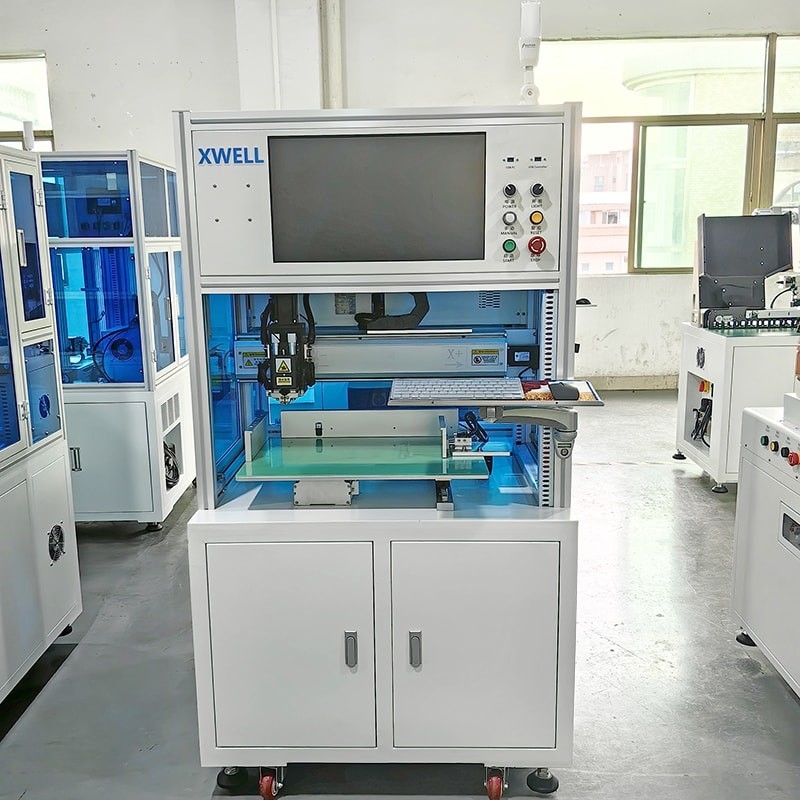

Máquina automática de soldagem de ponto único para baterias cilíndricas/baterias de bicicletas elétricas/baterias de veículos elétricos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Componentes essenciais: | Motor | Curso de solda: | Pode ser personalizado |
|---|---|---|---|
| Viagens no eixo X: | 400 milímetros | Curso da Y-linha central: | 400 milímetros |
| Corrente de solda: | 5000A 8000A | Sistema de Operação: | Windows e software |
| Modo de transmissão: | Rodas de parafuso + trilho de guia linear de precisão | Velocidade máxima de soldagem por ponto: | 0.5S/ponto; 1500-1800pcs/h |
| Intervalo de pressão da mola da cabeça de solda: | 1.0 - 5 kg | Voltagem: | 220V e 380V |
| Destacar: | Máquina de soldar de baterias cilíndricas |
||
Descrição de produto
Máquina automática de soldagem de ponto único para baterias cilíndricas/baterias de bicicletas elétricas/baterias de veículos elétricos
Aplicação da máquina de soldagem por ponto de lado único
A bateria fotovoltaica, a bateria de potência, a bateria de lítio NiMH e outras baterias estão ligadas por uma fita de liga de níquel, uma fita de alumínio e níquel composto, um fio e uma fita de guia,Partes elétricas para uso doméstico e tiras de guia, acessórios de hardware, produtos de cobre e prata, ligações periféricas de aço inoxidável, soldadura de pé de lâmpada, peças eletrónicas, todo o tipo de soldadura de metais de alta e baixa condutividade, etc.Todos os nossos E Bikes Battery Assembly são muito apreciados em uma variedade de mercados diferentes em todo o mundo.
Máquina de soldadura por ponto de lado únicoCaracterísticas
Esta máquina é utilizada para 18650,26650,32650 bateria de cilindro com soldagem automática em ponto.
1Suporte para arranque de ponto de ruptura, para conversão do modo de arranque automático e manual.
2. Tem uma função de alarme de soldadura em falso ponto e de soldadura fora de ponto.
3.A programação é simples, e suporta qualquer programação de ponto e programação de matriz. 999 grupos podem ser salvos em arquivos de programação.
4- lembrete de previsão da substituição da agulha de soldadura.
5Sistema próprio de monitorização da corrente de solda, monitorização em tempo real da corrente de solda.
Máquina de soldadura por ponto de lado únicoVantagens
1.O curso de solda pode ser personalizado
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
Especificação do produto
|
Tracção no eixo X
|
400 mm (customizável)
|
Sistema operativo
|
Windows e software |
|
Tracção no eixo Y
|
400 mm (customizável)
|
Modo de transmissão
|
Rodas de parafuso + trilho de guia linear de precisão
|
|
Velocidade máxima de soldagem por ponto
|
0.5S/ponto; 1500-1800pcs/h
|
Modo de condução
|
Servomotor híbrido
|
|
Velocidade máxima do motor
|
1000 mm/s
|
Espessura de solda de níquel
|
0.1 mm-0.3 mm
|
|
Célula com carga máxima (18650)
|
Cerca de 500 peças (20 * 25)
|
Dimensão
|
900L*900W*1750H
|
|
Número de grupos de ficheiros salvos
|
99 grupos
|
Precisão de posicionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso do rolamento horizontal
|
15 kg (OEM)
|
Lista de partes principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Acessórios de soldadura | 1 colher |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldadura | 1 conjunto |
| Computador | 1 colher |
| Controlador de movimento | 1 colher |
| Servo motor | 2 conjuntos |
| Elementos pneumáticos | 1 conjunto |
| Partes de usinagem | 1 lote |
| Sistema de controlo | 1 conjunto |
| Quadro da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Função da máquina de soldagem por ponto de lado único
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque e o MD-ASW completa automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição de um novo dispositivo (bateria)."
