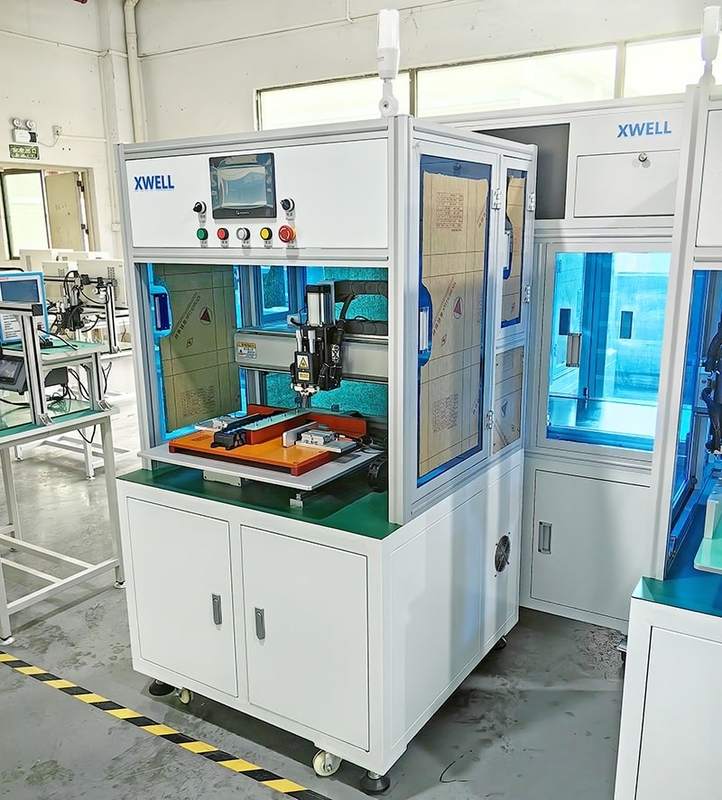

Máquina automática de soldagem por ponto de elétrodo rotativo de lado único para bicicleta elétrica 18650 E - bateria de veículos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Principais pontos de venda: | Fácil de operar | Utilização: | Soldadura de ponto |
|---|---|---|---|
| Viagens no eixo X: | 400 milímetros | Curso da Y-linha central: | 400 milímetros |
| Corrente de solda: | 5000A 8000A | Sistema de Operação: | Windows e software |
| Modo de transmissão: | Rodas de parafuso + trilho de guia linear de precisão | Velocidade máxima de soldagem por ponto: | 0.5S/ponto; 1500-1800pcs/h |
| Intervalo de pressão da mola da cabeça de solda: | 1.0 - 5 kg | Voltagem: | 220V e 380V |
| Destacar: | Máquina de soldadura por ponto de lado único com elétrodo,Máquina automática rotativa de soldagem por pontos laterais |
||
Descrição de produto
Máquina automática de soldagem por ponto de elétrodo rotativo de lado único para bicicleta elétrica 18650 Bateria/bateria de veículos elétricos
Aplicação da máquina de soldagem por ponto de lado único
É principalmente adequado para 18650 26650 32650 bateria cilíndrica.É uma máquina universal que pode ser usada para todos os tipos de produção de baterias cilíndricas apenas para mudar a fixação de soldagem apenas. Máquina associada com eixo X/Y de servo completo, sistema de propulsão de parafuso de esferas para garantir a precisão de soldagem em ponto.
Máquina de soldadura por ponto de lado únicoCaracterísticas
> Máquinas que soldam automaticamente folhas de níquel em elétrodos de pilhas.
2> Utilizado em fábricas de baterias, produção automática em bancos de energia, portáteis e bicicletas elétricas, etc.
3> Faça 1800 peças de soldagem por hora.
4> Operação com ecrã táctil, fácil e rápida resposta.
5> 0-1 operador para operar a máquina, rápida e com grande eficiência.
Pode ser ligado a outras máquinas para proceder automaticamente.
6> Disponível arrefecimento por ar, programação manual e entrada de desenho CAD.
7> Escritório de vendas no exterior em Nova Deli, Índia.
8> 12 meses de garantia e manutenção ao longo da vida.
Máquina de soldadura por ponto de lado únicoVantagens
1. Induzir a tensão de carga, controlar a tensão no modo de feedback, e realizar solda de alta qualidade.
2- Alimentação no modo de pré-aquecimento e de pré-aquecimento principal: pré-aquecimento antes da soldadura para garantir uma qualidade de soldadura estável.
3. Manter a continuidade da densidade de energia, curto tempo de soldagem, reduzir a deformação e descoloração do metal básico.e o modo de saída contínua)
4Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.
5Os limites superiores e inferiores da corrente podem ser definidos para julgar se a qualidade de solda é boa ou não, o que é adequado para a plataforma de automação de solda.
6A corrente de soldagem aumentará com a potência a tempo para garantir o efeito de soldagem.
7Sistema de controlo estável
8Dispositivo de regulação de alta configuração
9Procedimento de trabalho de alta precisão
10. Alto desempenho dos produtos
Especificação do produto
|
Tracção no eixo X
|
400 mm (customizável)
|
Sistema operativo
|
Windows e software |
|
Tracção no eixo Y
|
400 mm (customizável)
|
Modo de transmissão
|
Rodas de parafuso + trilho de guia linear de precisão
|
|
Velocidade máxima de soldagem por ponto
|
0.5S/ponto; 1500-1800pcs/h
|
Modo de condução
|
Servomotor híbrido
|
|
Velocidade máxima do motor
|
1000 mm/s
|
Espessura de solda de níquel
|
0.1 mm-0.3 mm
|
|
Célula com carga máxima (18650)
|
Cerca de 500 peças (20 * 25)
|
Dimensão
|
900L*900W*1750H
|
|
Número de grupos de ficheiros salvos
|
99 grupos
|
Precisão de posicionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso do rolamento horizontal
|
15 kg (OEM)
|
Lista de partes principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Acessórios de soldadura | 1 colher |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldadura | 1 conjunto |
| Computador | 1 colher |
| Controlador de movimento | 1 colher |
| Servo motor | 2 conjuntos |
| Elementos pneumáticos | 1 conjunto |
| Partes de usinagem | 1 lote |
| Sistema de controlo | 1 conjunto |
| Quadro da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Função da máquina de soldagem por ponto de lado único
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque e o MD-ASW completa automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição de um novo dispositivo (bateria)."
