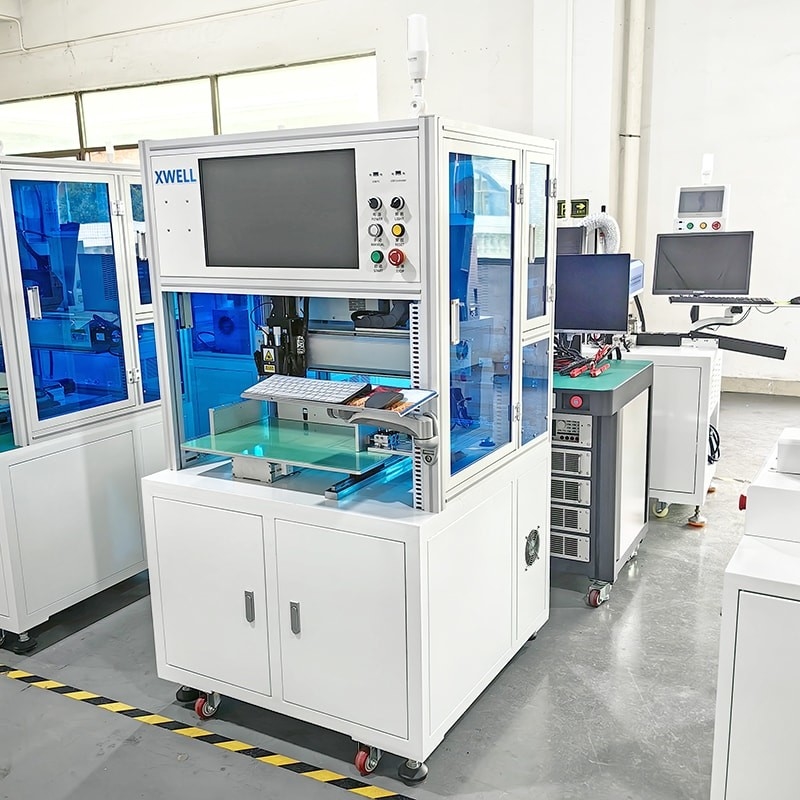

Máquina de soldagem de ponto de bateria de lado único 18650/21700/32650 sem função de rotação
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 6000-12000/pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Indústrias aplicáveis: | Plano de fabrico | Inspecção de saída por vídeo: | Fornecido |
|---|---|---|---|
| Viagens no eixo X: | 400 milímetros | Curso da Y-linha central: | 400 milímetros |
| Corrente de solda: | 5000A 8000A | Sistema de Operação: | Windows e software |
| Modo de transmissão: | Rodas de parafuso + trilho de guia linear de precisão | Velocidade máxima de soldagem por ponto: | 0.5S/ponto; 1500-1800pcs/h |
| Intervalo de pressão da mola da cabeça de solda: | 1.0 - 5 kg | Voltagem: | 220V e 380V |
| Destacar: | 32650 Máquina de soldadura a ponto com bateria,18650 Máquina de soldadura a ponto de bateria |
||
Descrição de produto
Máquina automática de soldagem por ponto de bateria de íons de lítio de lado único 18650/21700/32650 sem função de rotação
Aplicação da máquina de soldagem por ponto de lado único
MD-ASW É uma máquina de soldagem automática a ponto de lado único padrão.o função de rotação da cabeça de soldagem e BT-960XZ com função de rotação da cabeça de soldagem. Adequado para combinação multi-série multi-paralela 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700.Pode ser usado na bateria de ferramentas elétricas, bateria de automóvel de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.
Máquina de soldadura por ponto de lado únicoCaracterísticas
A parte de controlo elétrico da máquina de solda pontual adota um projeto modular, com elevada integração, boa versatilidade e fácil manutenção;Ele realiza principalmente o mecanismo de viagem é controlado por servo motor, que tem alta precisão e boa fiabilidade; o circuito elétrico do equipamento adota padrões nacionais e estrangeiros.Componentes e dispositivos de controlo são fáceis de manter e substituir.Suporta a importação de dados do AutocadO processo de soldagem em ponto é desenvolvido através de métodos de soldagem em série e manuais, o que melhora significativamente a eficiência da soldagem em ponto e garante a normalização e a fiabilidade da produção da estação de soldagem em ponto na linha de montagem Pack.
Máquina de soldadura por ponto de lado únicoVantagens
1. Induzir a tensão de carga, controlar a tensão no modo de feedback, e realizar solda de alta qualidade.
2- Alimentação no modo de pré-aquecimento e de pré-aquecimento principal: pré-aquecimento antes da soldadura para garantir uma qualidade de soldadura estável.
3. Manter a continuidade da densidade de energia, curto tempo de soldagem, reduzir a deformação e descoloração do metal básico.e o modo de saída contínua)
4Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.
5Os limites superiores e inferiores da corrente podem ser definidos para julgar se a qualidade de solda é boa ou não, o que é adequado para a plataforma de automação de solda.
6A corrente de soldagem aumentará com a potência a tempo para garantir o efeito de soldagem.
7Sistema de controlo estável
8Dispositivo de regulação de alta configuração
9Procedimento de trabalho de alta precisão
10. Alto desempenho dos produtos
Especificação do produto
|
Tracção no eixo X
|
400 mm (customizável)
|
Sistema operativo
|
Windows e software |
|
Tracção no eixo Y
|
400 mm (customizável)
|
Modo de transmissão
|
Rodas de parafuso + trilho de guia linear de precisão
|
|
Velocidade máxima de soldagem por ponto
|
0.5S/ponto; 1500-1800pcs/h
|
Modo de condução
|
Servomotor híbrido
|
|
Velocidade máxima do motor
|
1000 mm/s
|
Espessura de solda de níquel
|
0.1 mm-0.3 mm
|
|
Célula com carga máxima (18650)
|
Cerca de 500 peças (20 * 25)
|
Dimensão
|
900L*900W*1750H
|
|
Número de grupos de ficheiros salvos
|
99 grupos
|
Precisão de posicionamento
|
± 0,02 mm
|
|
Peso
|
200 kg
|
Peso do rolamento horizontal
|
15 kg (OEM)
|
Lista de partes principais
| Nome | Quantidade |
| Módulo do eixo X | 1 conjunto |
| Módulo do eixo Y | 1 conjunto |
| Acessórios de soldadura | 1 colher |
| Cabeça de solda | 1 conjunto |
| Mecanismo de fixação | 1 conjunto |
| Molde de soldadura | 1 conjunto |
| Computador | 1 colher |
| Controlador de movimento | 1 colher |
| Servo motor | 2 conjuntos |
| Elementos pneumáticos | 1 conjunto |
| Partes de usinagem | 1 lote |
| Sistema de controlo | 1 conjunto |
| Quadro da máquina | 1 conjunto |
| Sistema de alarme | 1 conjunto |
Função da máquina de soldagem por ponto de lado único
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque e o MD-ASW completa automaticamente todas as ações de soldagem.
4. Som MD-ASW para solicitar ao operador a substituição de um novo dispositivo (bateria)."
