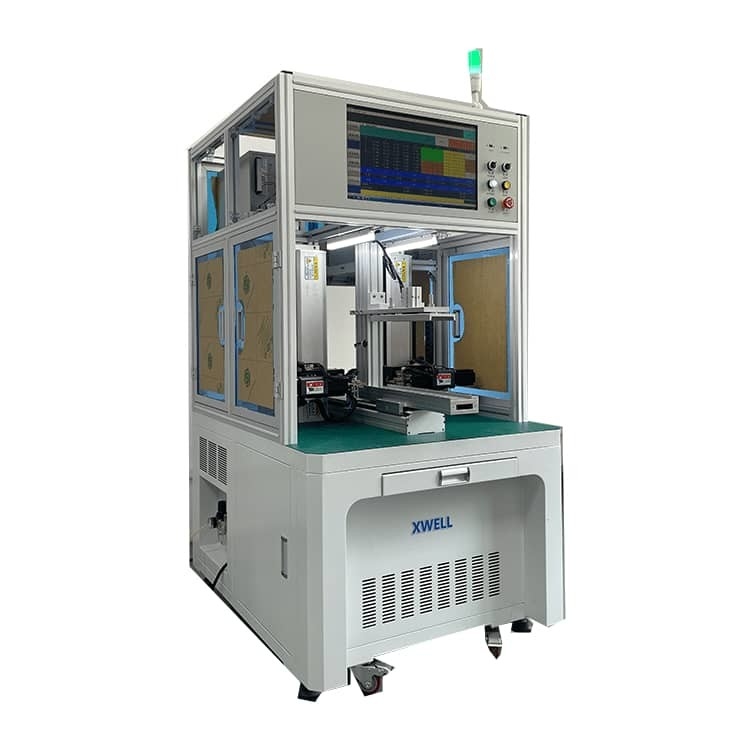

Máquina de Soldadura de Pontos Duplos para 18650/21700 Bateria Soldadora de Pontos de Faixa de Níquel
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 PCS |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Lugar de origem: | China | Garantia: | 1 ano |
|---|---|---|---|
| Sistema de operação: | Sistema encaixado | Interface do usuário: | Ecrã táctil |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs (bateria de lítio do padrão 18650) |
| Sistema de Operação: | sistema encaixado + tela homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Soldadora de camadas de níquel a bateria,Máquina de soldadura de dois pontos,Soldador duplo com bateria |
||
Descrição de produto
Máquina de Soldadura de Pontos Duplos para 18650/21700 Bateria Soldadora de Pontos de Faixa de Níquel
Descrição do produto
MD-ADWMáquina automática de soldagem por ponto com bateria de alimentação, principalmente para NB/PowerFerramenta/ferramenta de jardinagem/bateria de alta potência/bateria de armazenamento de energia/motocicleta elétrica/elétrica
TWSL bateria de energia máquina de soldagem spot adota eixo XY servo completo, transmissão de parafuso de bola
Movimento para garantir a precisão das juntas de solda. Pode ser equipado com a série MIYACHI fonte de alimentação de soldagem spot para garantir a confiabilidade da soldagem.
Características do produto
1- âmbito de adaptação: gama de adaptação: 18650, 26650, 32650, série e combinação paralela de baterias quadradas (ou
semelhante), para obter a soldagem automática de ponto unilateral
2Adequado para folhas de níquel de largura; sem limite
3. Adequado para folha de níquel espessura; 0.1MM---0.2MM (0.1-0.2MM espessura folha de níquel precisa ser ranhurado)
4Eficiência de produção: 1800-2000/hora ou mais com 18650 baterias
5- Localização padrão de soldagem pontual: soldagem principal MB-30 ou própria do cliente.
6Efeito de soldadura: a consistência da soldagem é muito boa, as juntas de soldadura são uniformes, bonitas, a força de tração é superior a 12 kg
- Soldador a ponto padrão: 5000A/8000A, 2 conjuntos
- Velocidade de soldagem rápida ((2-10 ms)
- Ponto de solda a baixa temperatura
- Monitorização em tempo real da solda
- Com sinal de conclusão da solda, poupar tempo de solda
- Pode ser definida especificação de soldagem ponto soldagem ((positivos e negativos são soldados usando correntes diferentes)
- Pode ser definido a mesma bateria soldagem ponto positivo, e negativo não soldagem ponto
- A corrente é muito pequena ou anormal durante a soldagem local, a máquina automaticamente alarmes e pára
1.12 Efeito de soldadura: boa consistência de soldadura, juntas de soldadura uniformes e beleza
1.13 Três tipos de entrada de dados de solda pontual:
- Método de entrada de matriz de pontos
- Método de entrada de matriz
- Método de importação de disco, armazenar dados de soldagem spot para disco U, importação diretamente para a máquina, ((U disco CAD dados DXF é importado para a tela sensível ao toque por um único passo,em seguida, pode ser exportado da tela sensível ao toque em lotes para o disco U, e depois importados para outras máquinas para utilização)
Vantagens do produto
1- O golpe de soldagem pode ser personalizado.
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
5A cabeça de soldagem tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldagem no ponto sobre a qualidade da soldagem.
6Pode armazenar até 99 grupos de ficheiros, o ficheiro é simples de chamar,
não requer processo de mudança de linha complicado
7Função de calibração de uma tecla para deslocamento total das juntas de soldadura, que pode ser calibrada para deslocamento de ponto causado por alteração do pin de soldadura ou por outras razões
8- Máquina de soldadura elétrica ou pneumática é opcional
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
