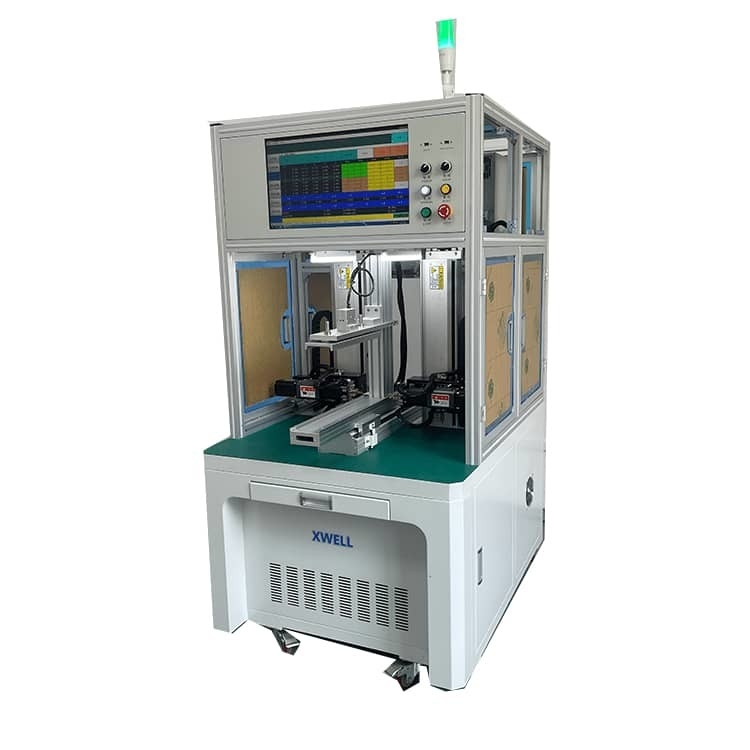

Máquina de soldadura por pontos de bateria/ 18650/21700 Soldadora por pontos de bateria
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ASW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 PCS |
|---|---|
| Preço: | USD 6000 - 12000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Localização da sala de exposição: | Espanha, Chile | Componentes essenciais: | PLC, motor |
|---|---|---|---|
| Fornecedor do eixo X e Y: | 400 mm * 400 mm | Velocidade máxima do motor: | 300-1000 mm/s |
| Corrente elétrica: | DC | Modo de solda: | C.C. do inversor |
| Velocidade da soldadura de ponto: | 0.35 s/spot; 2800 peças/hora | Peso máximo do rolamento do eixo Y: | 35kg |
| Núcleos elétricos de carga máxima: | Sentido de X: 26; Sentido de Y: 26 | Potência: | 4000 W |
| Destacar: | 21700 Máquina de soldadura a ponto com bateria,18650 Máquina de soldadura a ponto de bateria,soldador de 18650 pontos |
||
Descrição de produto
Máquina de soldadura por pontos de bateria/ 18650/21700 Soldadora por pontos de bateria
Descrição do produto
OMD-ASWA máquina de soldagem por pontos automática de bateria de lado duplo é uma plataforma geral de tecnologia de processamento automático baseada em microcomputador, soldagem por pontos de bateria adequada e montagem na fábrica.
MD-ASWSe o modelo for de soldagem única, o pólo positivo e o pólo negativo da bateria podem ser soldados lado a lado.
Características do produto
1. Induzir a tensão de carga, controlar a tensão no modo de feedback, e realizar solda de alta qualidade.
2- Alimentação no modo de pré-aquecimento e de pré-aquecimento principal: pré-aquecimento antes da soldadura para garantir uma qualidade de soldadura estável.
3. Manter a continuidade da densidade de energia, curto tempo de soldagem, reduzir a deformação e descoloração do metal básico.e o modo de saída contínua)
4Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.
5Os limites superiores e inferiores da corrente podem ser definidos para julgar se a qualidade de solda é boa ou não, o que é adequado para a plataforma de automação de solda.
6A corrente de soldagem aumentará com a potência a tempo para garantir o efeito de soldagem.
7Sistema de controlo estável
8Dispositivo de regulação de alta configuração
9Procedimento de trabalho de alta precisão
10. Alto desempenho dos produtos
Vantagens do produto
1. Alta estabilidade
2Forte generosidade.
3. Controle da produção
4. manutenção longa
5Eficiente e preciso
6A largura do pulso de soldagem é ajustável, a máquina de soldagem é firme e o salpico é pequeno, o ponto de soldagem não é colorido.
7. 7 polegadas de tela sensível ao toque, mais conveniente de operação, mais clara exibição
8. Três modos de programação de arquivos, entrada manual, importar matrizes e esquemas CAD DXF, resposta simples e rápida a várias edições de programas complexos
9A cabeça de soldadura tem a função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldadura pontual na qualidade da soldadura.
10Pode armazenar 99 grupos de arquivos, que são fáceis de chamar e não precisam de processo complicado de fiação e desvio.
11Função de calibração de um botão para desvio total da junção de solda, que pode ser utilizada para calibrar o desvio de ponto causado pela substituição da agulha ou por outras razões.
12A eficiência da soldagem por ponto é superior, a velocidade de soldagem por ponto é inferior a 0,35S (de acordo com a velocidade diferente da máquina de soldagem selecionada),Máquina de soldagem de ponto de lado único pode atingir 2800 núcleos por hora.
13As partes principais são importadas do Japão e de Taiwan. A precisão, estabilidade e vida útil da máquina são mais do dobro das outras partes fabricadas na China.
14. Soldadura alarme automático e parar função, após a limpeza da falha pode continuar a soldagem local
15. Máquina com corte de energia ou ponto de interrupção continuar função, pode ajustar manualmente qualquer posição para soldagem local
16A máquina de solda pode ser opcional, de acordo com diferentes requisitos dos clientes, diferentes máquinas de solda podem ser selecionadas para atender efetivamente às necessidades dos clientes.
Especificação do produto
| Modelo | MD-ASW |
| Viagem no eixo X | 400 mm |
| Viagem no eixo Y | 400 mm |
| Velocidade de soldagem por ponto | 0.5s / ponto; 1800pcs / h |
| Velocidade máxima do motor | 300-1000 mm/s |
| Número de grupos para armazenamento de ficheiros | 99 grupos |
| Sistema operativo | Sistema integrado + ecrã homem-máquina |
| Transmissão | Stepper + guia linear de precisão importado (servo + parafuso opcional) |
| Fornecimento de energia | Fase única 220V ± 10% / 50Hz ± 10% |
| Potência | < 1500w |
| Fornecimento de ar | 0.2 ~ 0,6Mpa |
| Peso | 200 kg |
| Dimensões | Cerca de 900 mm*900 mm*1750 mm |
Aplicação do produto
Aplicável a baterias de veículos elétricos, baterias de lâmpadas de rua, módulos de baterias de automóveis, baterias de veículos de equilíbrio, baterias de scooters, fontes de alimentação móveis, módulos de baterias de arranque,Bateria de ferramenta elétrica, bateria de notebook, vários produtos eletrónicos e outras combinações de baterias!
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de pontos da bateria
Exposição de fábrica
