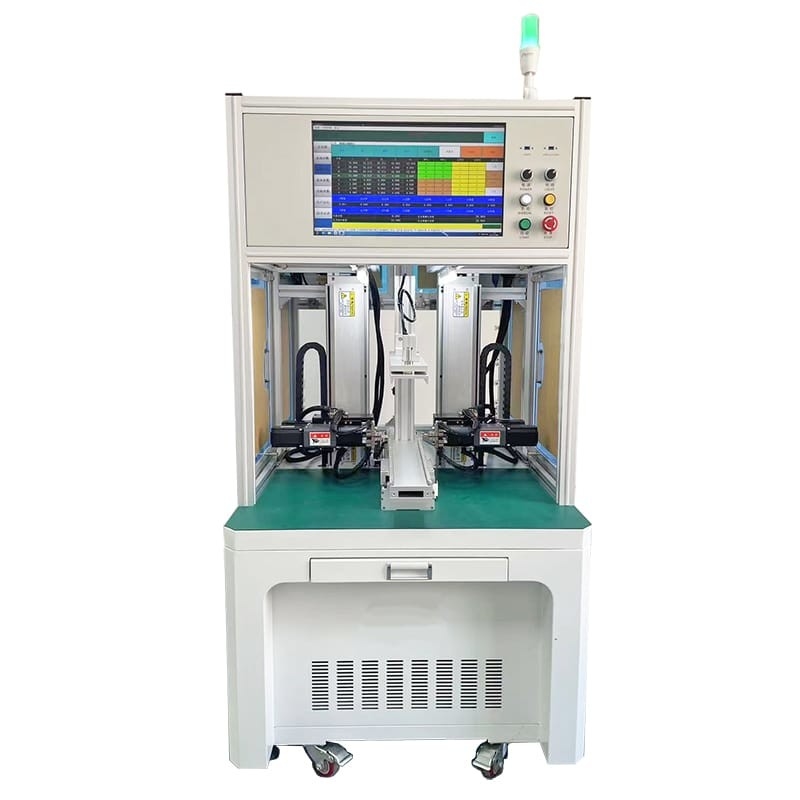

Máquina automática de soldagem por pontos de dupla resistência lateral Bateria de iões de lítio Soldagem por pontos de 18650 21700
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Lugar de origem: | China | Tipo de comercialização: | Produto ordinário |
|---|---|---|---|
| Principais pontos de venda: | Alta precisão | Interface do usuário: | Ecrã táctil |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs (bateria de lítio do padrão 18650) |
| Sistema operativo: | sistema encaixado + tela homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | 18650 Máquina de solda a ponto,Máquina automática de solda a ponto,Máquina de soldadura de pontos de resistência de dois lados |
||
Descrição de produto
Máquina automática de soldagem por pontos de dupla resistência lateral Bateria de iões de lítio Soldagem por pontos de 18650 21700
Descrição do produto
A máquina de soldagem por pontos automática de bateria de lado duplo é uma plataforma geral de tecnologia de processamento automático baseada em microcomputador, soldagem por pontos de bateria adequada e montagem na fábrica.
A parte de controlo elétrico da máquina de solda pontual adota um projeto modular, com elevada integração, boa versatilidade e fácil manutenção;Ele realiza principalmente o mecanismo de viagem é controlado por servo motor, que tem alta precisão e boa fiabilidade; o circuito elétrico do equipamento adota padrões nacionais e estrangeiros.Componentes e dispositivos de controlo são fáceis de manter e substituir.Suporta a importação de dados do AutocadO processo de soldagem em ponto é desenvolvido através de métodos de soldagem em série e manuais, o que melhora significativamente a eficiência da soldagem em ponto e garante a normalização e a fiabilidade da produção da estação de soldagem em ponto na linha de montagem Pack.
Características do produto
1Tem funções de soldagem contínua de redefinição de origem e ponto de ruptura, ou seja, se a máquina for desligada devido a problemas anormais durante o processo de soldagem pontual, é opcional.Escolha voltar à origem ou continuar a soldar a partir do ponto de ruptura.
2Suporta modos de soldagem de ponto único, de ponto duplo e de três pontos, e a distância entre ponto duplo e ponto três é ajustável.
3.As especificações de soldagem podem ser trocadas livremente de acordo com as características de soldagem dos eletrodos positivos e negativos da bateria para corresponder às diferentes necessidades de soldagem energética.
Vantagens do produto
1- O golpe de soldagem pode ser personalizado.
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
5A cabeça de soldagem tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldagem no ponto sobre a qualidade da soldagem.
6Pode armazenar até 99 grupos de ficheiros, o ficheiro é simples de chamar,
não requer processo de mudança de linha complicado
7Função de calibração de uma tecla para deslocamento total das juntas de soldadura, que pode ser calibrada para deslocamento de ponto causado por alteração do pin de soldadura ou por outras razões
8- Máquina de soldadura elétrica ou pneumática é opcional
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
