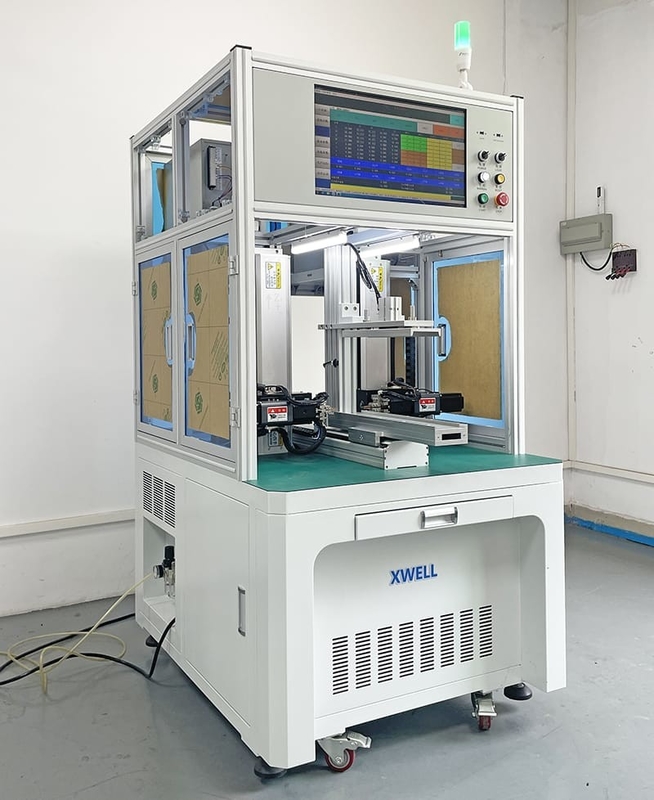

Bateria de íons de lítio Máquina de solda de ponto de bateria totalmente automática de pacote lateral duplo
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Tipo de comercialização: | Produto ordinário | Componentes essenciais: | PLC, motor |
|---|---|---|---|
| Interface do usuário: | Ecrã táctil | Fonte de energia: | 5000A / 8000A / 10000A opcional |
| Eficiência: | 3800pcs/h | Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células |
| Capacidade de carga máxima: | 200-400pcs (bateria de lítio do padrão 18650) | Sistema operativo: | sistema encaixado + tela homem-máquina |
| Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) | ||
| Destacar: | Máquina de soldadura de pontos de baterias de iões de lítio,Máquina de soldadura de pontos totalmente automática |
||
Descrição de produto
Bateria de íons de lítio totalmente automática de embalagem lateral dupla Bateria máquina de soldagem de ponto
Descrição do produto
MD-ADWé adequado para solda de pontos de dois lados de baterias e montagem na fábrica para combinação multi-série multi-paralela 14500 / 18650 / 21700 / 26650 / 32700.Pode ser usado na bateria de ferramentas elétricas, bateria de automóvel de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual, a eficiência e a precisão da soldagem foram muito melhoradas.A operação e depuração muito fácil e convenienteO design dos componentes embutidos torna a aparência mais concisa.
Vantagens do produto
* Suporte de arranque automático, arranque automático e arranque manual.
*Junta de solda a frio e alarme de vedação.
*Programa simples, matriz de suporte, programa de matriz e ponto, pode armazenar 100 parâmetros de grupo.
* Alarme de abrasão da agulha de solda.
* Monitor de corrente de soldadura incorporado, pode mostrar a corrente de soldadura em tempo real.
* Projetado para NB, Ferramenta Elétrica, Ferramenta de Jardim, Alta Potência, Bateria de Armazenamento de Energia, Pacote de Bateria de Automóveis Elétricos e outros
Bateria de lítio com soldagem por pontos.
*Pode ser combinado com a linha de produção do grupo de baterias de lítio.
*Pode armazenar dezenas de processos de diferentes pacotes de bateria produto, trocando produtos sem redefinir parâmetros.
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
