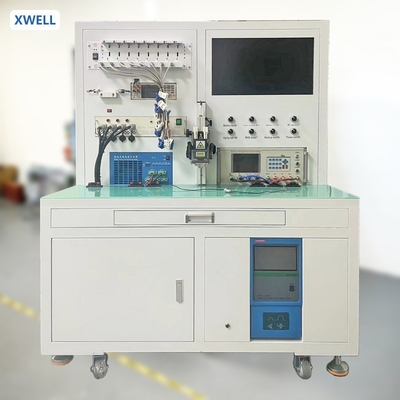

Máquina de produção de pacotes de baterias de alta eficiência Engenharia de precisão para montagem de baterias superiores
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10 a 15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Modelo: | Máquina de soldadura automática a ponto duplo lado MD-ADW | Número de referência: | 2 |
|---|---|---|---|
| Corrente de alimentação: | 5000A / 8000A / 10000A opcional | Aceleração do aparelho: | 500*350 (mm) cerca de 760 18650 células |
| Material do eléctrodo: | Cobre com alumínio | Velocidade de solda por pontos: | 0.5s/ ponto; Uma eficiência de 3.200-3.600 baterias por hora. |
| Velocidade máxima do motor: | 1000 mm/s | Capacidade máxima de carga: | 200-400pcs ((bateria de lítio 18650 padrão) |
| Sistema de funções: | sistema integrado + ecrã homem-máquina | Modo da propagação: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Máquina de produção de baterias de engenharia de precisão,Máquina de produção de pacotes de baterias de montagem superior,Máquina de produção de pacotes de baterias de alta eficiência |
||
Descrição de produto
Máquina de produção de baterias ajustar braço telescópico cabeça de soldagem de pulso automática soldagem
Descrição do produto
Características do produto
1A tecnologia de bloqueio da tensão de solda impede que a flutuação da tensão da rede afecte a corrente de solda;
2Largura de pulso de soldagem ajustável, pequenas salpicaduras de soldagem, cor da soldagem sem alteração.
3. Duas secções de monitorização e função de comparação de corrente, alarme de som e luz de corrente anormal, impedindo efetivamente a articulação de resina.
4Função de autodiagnóstico de falhas, exibição dos pontos de falha correspondentes, manutenção conveniente.
5Modulo de programação incorporado com cartão de controlo de movimento,gerar automaticamente a pista de movimento do poste de solda e salvá-lo no arquivo do sistema através da entrada do espaço e número do grupo após confirmar a posição relevanteSuper simples e fácil de aprender programação.
6. 99 grupos de programa de solda e parâmetros capacidade de armazenamento de dados no sistema, comutação de programas por diferentes produtos.
7Ecrã de exibição: microcomputador touchable, operação fácil, multifunção, monitoramento em tempo real do estado de operação e capacidade de alvo.
8O poste de soldagem equipado com indução fotoelétrica para assegurar que a tira de níquel localizada em posição antes da soldagem pontual, eliminando a falsa soldagem da raiz.
Vantagens do produto
1O equipamento é feito de liga de alumínio e estrutura de chapa metálica, que é firme e não fácil de soltar, e garante estabilidade.
2É adequado para a soldagem automática em grande escala de baterias.
3O efeito de solda pontual é estável e garantido.
4. alta eficiência de solda, tomando 18650 como exemplo: cerca de 4600-5000PCS núcleo de potência / hora
5. o dado de soldagem pontual tem uma configuração anti-aborrecimento, o pessoal comum pode depurar equipamentos e equipamentos de operação.
6. equipamento com 200 conjuntos de armazenamento de parâmetros de soldagem por ponto, pode mudar rapidamente o modelo de soldagem por ponto.
7Monitorização da corrente de solda em tempo real, alarme de falha de solda ou de explosão desligado automaticamente
8Os parâmetros de coordenadas da soldagem pontual podem ser armazenados e exportados por U Disk
Especificação do produto
|
Nome do equipamento
|
Máquina de soldadura automática a ponto duplo lado MD-ADW
|
|
Envelhecimento integral
|
3600 PCS/H
|
|
Peso do equipamento
|
330 kg
|
|
Espessura da solda
|
0.3 mm excede a necessidade de abertura
|
|
Alimentação do equipamento
|
220V50/60HZ
|
|
Potência do equipamento
|
8 kW (incluindo a fonte de alimentação)
|
|
Tração do equipamento
|
500*350 (mm) cerca de 760 18650 células
|
|
Fonte de energia de solda
|
Inverter / Transistor opcional
|
|
Consumo de energia
|
00,8 kW quando ocupado, 0,2 kW quando parado
|
|
Modo de movimento
|
Automático contínuo
|
|
Material do eléctrodo
|
Alumínio de cobre
|
|
Método de arrefecimento
|
Refrigeração por circulação de água forçada
|
|
Dimensões
|
1100*900*1930 (mm)
|
|
Scenário de aplicação
|
Soldadura em massa de baterias cilíndricas
|
|
Corrente de alimentação
|
5000A / 8000A / 10000A opcional
|
Aplicação do produto
Com o equipamento correspondente, a máquina de soldagem por ponto pode soldar 18650, 26650, 32650 e outras baterias cilíndricas, também pode ser personalizado para uma variedade de bateria cilíndrica, bateria quadrada,Bateria de botão, etc..
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria). "
