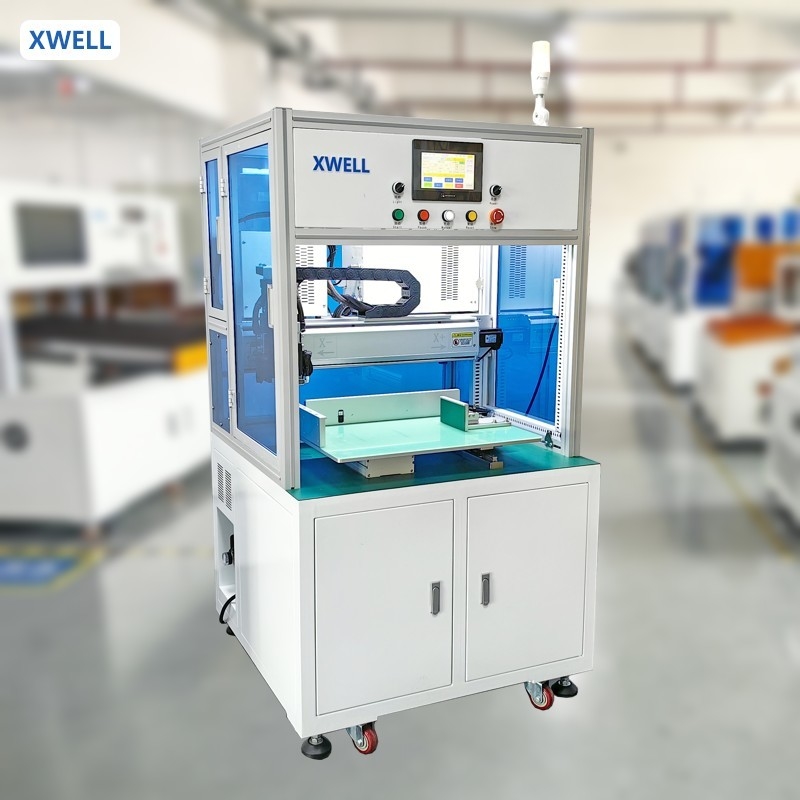

Máquina de soldadura de ponto de lado único de bateria cilíndrica para veículos elétricos / montagem de bateria de bicicleta EV
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10 a 15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Tipo: | Automático | Conformidade: | CE certificado |
|---|---|---|---|
| Principais pontos de venda: | Alta precisão | Interface do usuário: | Ecrã táctil |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) |
| Sistema operativo: | sistema integrado + ecrã homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Máquina de soldadura por ponto de bateria cilíndrica,E-Vehicles Máquina de solda a ponto |
||
Descrição de produto
Máquina de soldadura de ponto de lado único de bateria cilíndrica para montagem de pacotes de baterias de veículos elétricos/bicicletas elétricas
Aplicação:
A bateria fotovoltaica, a bateria de potência, a bateria de lítio NiMH e outras baterias estão ligadas por uma fita de liga de níquel, uma fita de alumínio e níquel composto, um fio e uma fita de guia,Partes elétricas para uso doméstico e tiras de guia, acessórios de hardware, produtos de cobre e prata, ligações periféricas de aço inoxidável, soldadura de pé de lâmpada, peças eletrónicas, todo o tipo de soldadura de metais de alta e baixa condutividade, etc.Por favor, sinta-se à vontade para nos contactar para mais pormenores sobreMontagem de baterias de veículos elétricos.
Figura
1)Eu...O controlo da tensão de carga, o controlo da tensão no modo de feedback e a realização de soldas de alta qualidade.
2)PO sistema de aquecimento prévio e de aquecimento principal: pré-aquecimento antes da soldadura para garantir uma qualidade de soldadura estável.
3)Keep a continuidade da densidade de energia, curto tempo de soldagem, reduzir a deformação e descoloração do metal básico. (o tempo de soldagem é controlado em microssegundos e o modo de saída contínua)
4)EA sua capacidade de transição de corrente baixa para corrente elevada é adequada para a solda de precisão.
5)TO limite superior e inferior da corrente podem ser definidos para julgar se a qualidade de solda é boa ou não, o que é adequado para a plataforma de automação de solda.
Vantagens do produto
Cabeça de soldagem servo completa, alto desempenho de consistência de soldagem, pressão constante, função de compensação automática para desgaste da agulha de soldagem pontual, alarme de soldagem ruim, monitoramento em tempo real, gravação,Função de compensação automática de retroalimentação da corrente de solda.
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
