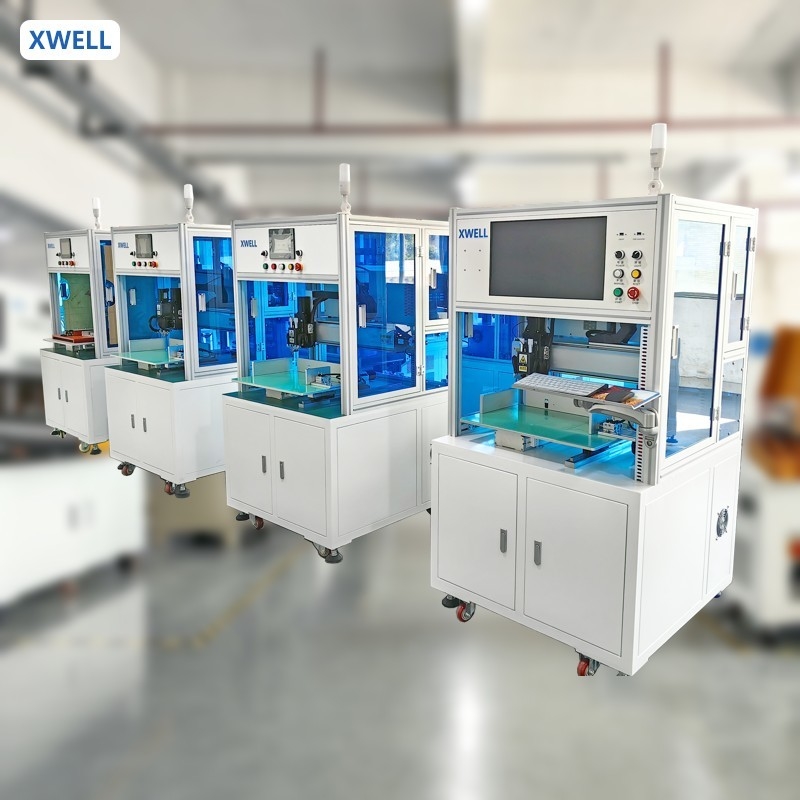

Pacote de baterias de lítio Soldadora automática de ponto de lado único com cabeça de soldagem giratória
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10 a 15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Conformidade: | CE certificado | Origem do produto: | China |
|---|---|---|---|
| Principais pontos de venda: | Alta precisão | Interface do usuário: | Ecrã táctil |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) |
| Sistema operativo: | sistema integrado + ecrã homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Soldador de ponto com cabeça de soldagem giratória,Soldadora de ponto único,Soldador spot de baterias de lítio |
||
Descrição de produto
Pacote de baterias de lítio Soldadora automática de ponto de lado único com cabeça de soldagem giratória
Descrição
MD-ADWcom função de rotação da cabeça de soldagem tem as vantagens de alta eficiência, estabilidade, segurança e facilidade de operação.Soldadura automática em ponto.Em comparação com a máquina de soldagem manual, a eficiência e a precisão da soldagem foram muito melhoradas.Pode ser utilizado para soldar vários tipos de baterias cilíndricas, incluindo 18650, 21700, 26650, 32650,32700 e outras especificações de baterias.
Características
1Induzir tensão de carga, controlar a tensão por feedback e realizar soldagem de alta qualidade.
2. pré-aquecimento, modo de alimentação do Main Heat, pré-aquecimento antes da soldagem, para garantir uma qualidade de soldagem estável.
3. Manter a continuidade da densidade de energia, encurtar o tempo de soldagem e reduzir a deformação e cor do metal básico.
4Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.
5Os limites superiores e inferiores da corrente podem ser definidos para simplesmente julgar se a qualidade de solda é boa ou não, o que é adequado para a plataforma de automação de solda.
6Pode ser combinado com a linha de produção de bateria de lítio.
7. Pode armazenar dezenas de processos de diferentes pacotes de bateria produto, trocando produtos sem redefinição de parâmetros.
8Pode combinar com uma variedade de soldagens.
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
