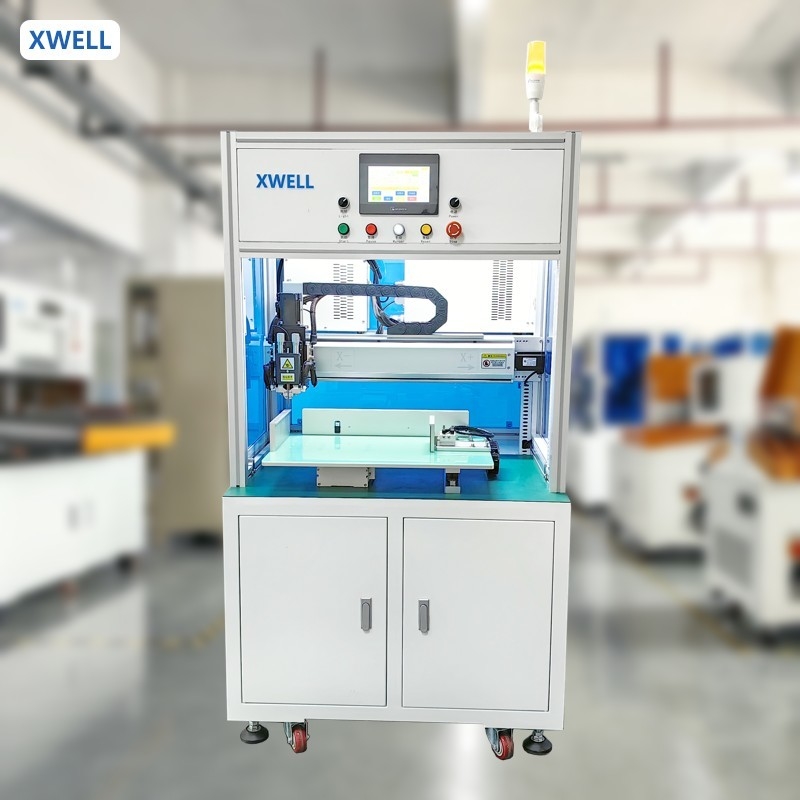

AC380V Soldador de ponto automático de lado único para bateria
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10 a 15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Quantidade de ordem mínima: | 1 | Principais pontos de venda: | Alta precisão |
|---|---|---|---|
| Interface do usuário: | Ecrã táctil | Fonte de energia: | 5000A / 8000A / 10000A opcional |
| Eficiência: | 3800pcs/h | Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células |
| Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) | Sistema operativo: | sistema integrado + ecrã homem-máquina |
| Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) | ||
| Destacar: | Soldador a ponto de bateria AC380V,soldador do ponto da bateria,Soldador automático |
||
Descrição de produto
AC380V Soldador de ponto automático de lado único para baterias
Aplicação do produto:
MD-ADWé uma máquina de soldagem automática em ponto de lado único padrão, sem função de rotação da cabeça de soldagem, eMD-ADW
com cabeça de solda giratóriaFunção iônica. Adequado para 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 multi-paralelo
combinação de várias séries. Pode ser utilizado em baterias de ferramentas eléctricas, baterias de automóveis de torção, baterias de armazenamento de energia,
Bateria de veículo elétrico de scooter, etc.
Características do produto:
*Soldadura automática, juntas de solda uniformes, boa consistência, melhorar a taxa de passagem
*Monitorização em tempo real da corrente de solda, desligamento automático de falsas soldas ou explosivos
Alarme de incêndio
*Soldagem de especificações opcionais de soldagem pontual (pólo positivo e pólo negativo podem definir corrente diferente)
*Os parâmetros de coordenadas de soldagem pontual podem ser importados por U Disk
*O mecanismo de execução adota Servo Motor e módulo linear, e o posicionamento é preciso
*Recolha automática de quantidades de produção, mostrando a eficiência de produção atual
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
