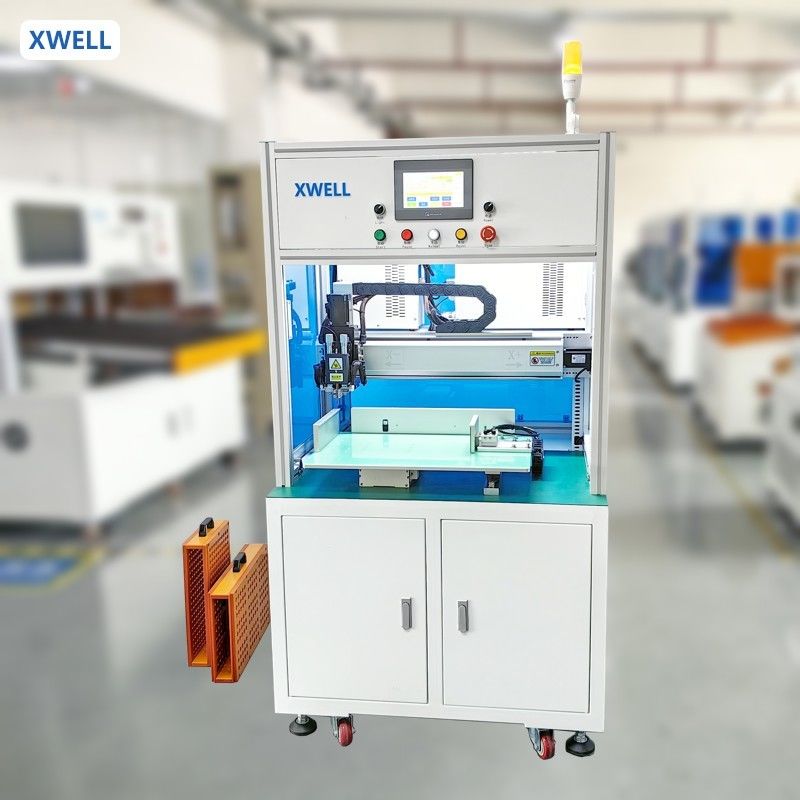

Máquina de soldagem automática de cabeça rotativa unilateral com controlo numérico para 18650/21700
Detalhes do produto:
| Place of Origin: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Model Number: | MD-ADW |
Condições de Pagamento e Envio:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Informação detalhada |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Destacar: | Máquina automática de soldadura por bateria,Máquina de soldadura do ponto do bloco de 21700 baterias,Máquina de soldadura do ponto do bloco de 18650 baterias |
||
Descrição de produto
Máquina de soldagem automática de cabeça rotativa unilateral com controlo numérico para 18650/21700
Características:
Este equipamento é utilizado principalmente para soldagem de lado único e duplo de baterias e tiras de aço niqueladas ou tiras de níquel em conjuntos de baterias cilíndricas/polímero- Não., e garante que a tensão de soldagem entre as baterias e as tiras de aço ou as tiras de níquel é superior a 30 N.A gama de soldadura pontual do equipamento pode satisfazer os requisitos de soldadura de 18650 baterias com 20Sériebatatasembalagense menos de 20pacotes de baterias de sérieO número de baterias de solda é determinado pelo curso, que pode ser ajustado por homem-máquina.
Características do produto:
*Soldadura automática, juntas de solda uniformes, boa consistência, melhorar a taxa de passagem
*Monitorização em tempo real da corrente de solda, desligamento automático de falsas soldas ou explosivos
Alarme de incêndio
*Soldagem de especificações opcionais de soldagem pontual (pólo positivo e pólo negativo podem definir corrente diferente)
*Os parâmetros de coordenadas de soldagem pontual podem ser importados por U Disk
*O mecanismo de execução adota Servo Motor e módulo linear, e o posicionamento é preciso
*Recolha automática de quantidades de produção, mostrando a eficiência de produção atual
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
