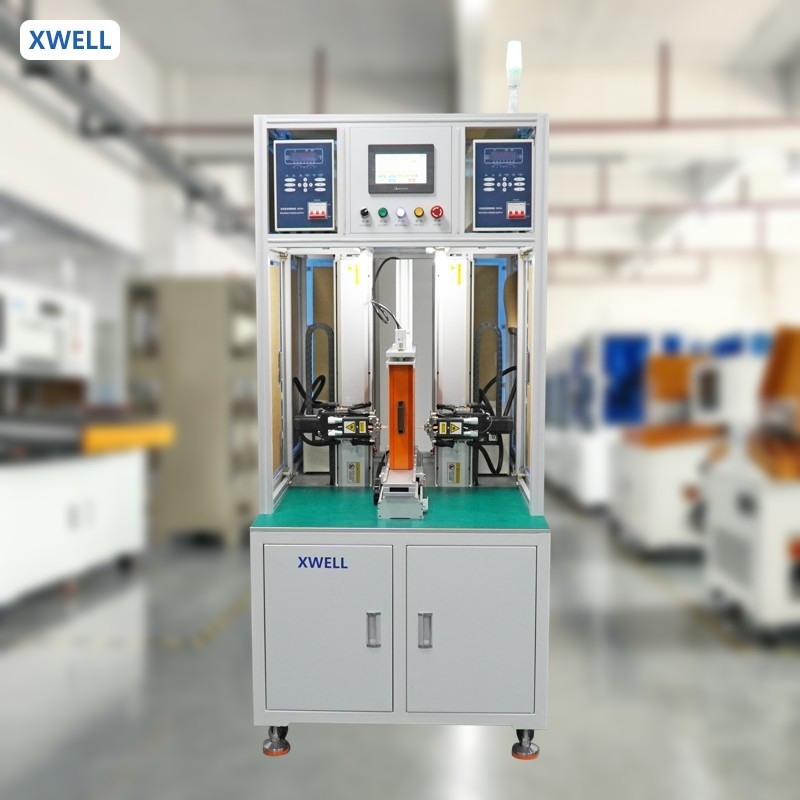

Máquina automática de soldagem de pontos laterais duplos para baterias
Detalhes do produto:
| Lugar de origem: | porcelana |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Conformidade: | CE certificado | Garantia: | 1 ano |
|---|---|---|---|
| Principais pontos de venda: | Alta precisão | Interface do usuário: | tela sensível ao toque |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) |
| sistema operativo: | sistema integrado + ecrã homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Máquina automática de soldagem por dois lados,Máquina de soldadura por bateria |
||
Descrição de produto
Máquina automática de soldagem de pontos laterais duplos para baterias
Especificações
MD-ADW-A máquina de soldagem automática de ponto 8000A de lado duplo suporta o início do ponto de ruptura e está equipada com uma fonte de alimentação de transistores 8000A, que pode soldar chapas de níquel puro abaixo de 0.Aço de aço inoxidável.3. folhas de níquel precisam ser chocados para soldagem. soldagem automática de dois lados, alta eficiência. programação simples, suporta qualquer programação de ponto e programação de matriz, importação de gráficos,e pode armazenar 99 grupos de arquivos de programação. lembrete de previsão de substituição da agulha de solda, a cabeça de solda adota circulação de água de arrefecimento para dissipar o calor,que pode efetivamente reduzir a perda da agulha de soldadura e melhorar o efeito de soldaduraSistema de monitorização de corrente de soldagem autônomo, que pode monitorar a corrente de soldagem, com função de alarme de articulação de rosina, pode monitorar a soldagem em tempo real.
Processo de trabalho
A máquina de soldagem automática de dois lados consiste em fonte de alimentação, plataforma de trabalho, servomotor, sistema operacional e assim por diante.
Coloque manualmente a célula no dispositivo, coloque a chapa de níquel; empurre-a para a plataforma de automação e, em seguida, defina os parâmetros relevantes, a matriz, etc., o trabalho de soldagem pode ser realizado.
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
