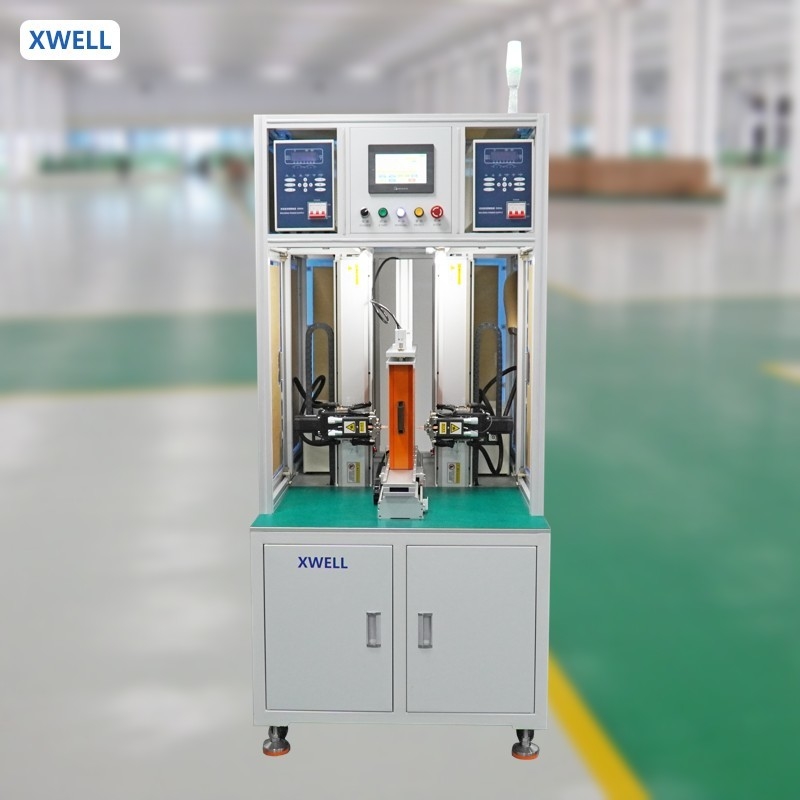

Máquina automática de soldagem de pontos laterais duplos para bateria 18650
Detalhes do produto:
| Lugar de origem: | porcelana |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100 pcs por mês |
|
Informação detalhada |
|||
| Conformidade: | CE certificado | Garantia: | 1 ano |
|---|---|---|---|
| Principais pontos de venda: | Alta precisão | Interface do usuário: | tela sensível ao toque |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) |
| sistema operativo: | sistema integrado + ecrã homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
| Destacar: | Máquina automática de soldagem de dois lados,Máquina de soldadura do ponto do bloco de 18650 baterias |
||
Descrição de produto
Máquina automática de soldagem de dois lados para bateria 18650
Introdução
1. Suporte para inicialização do ponto de interrupção e conversão do modo de inicialização manual.
2. Alta eficiência da soldadura automática de dois lados.
3Com o sistema de monitorização de corrente de soldagem, pode monitorar a corrente de soldagem em tempo real.
4O sistema de dissipação de calor circulante refrigerado por água é utilizado na função de compensação da agulha de soldadura autónoma para reduzir eficazmente a perda de agulhas de soldadura.
Processo de trabalho
A máquina de soldagem automática de dois lados consiste em fonte de alimentação, plataforma de trabalho, servomotor, sistema operacional e assim por diante.
Coloque manualmente a célula no dispositivo, coloque a chapa de níquel; empurre-a para a plataforma de automação e, em seguida, defina os parâmetros relevantes, a matriz, etc., o trabalho de soldagem pode ser realizado.
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc.A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
