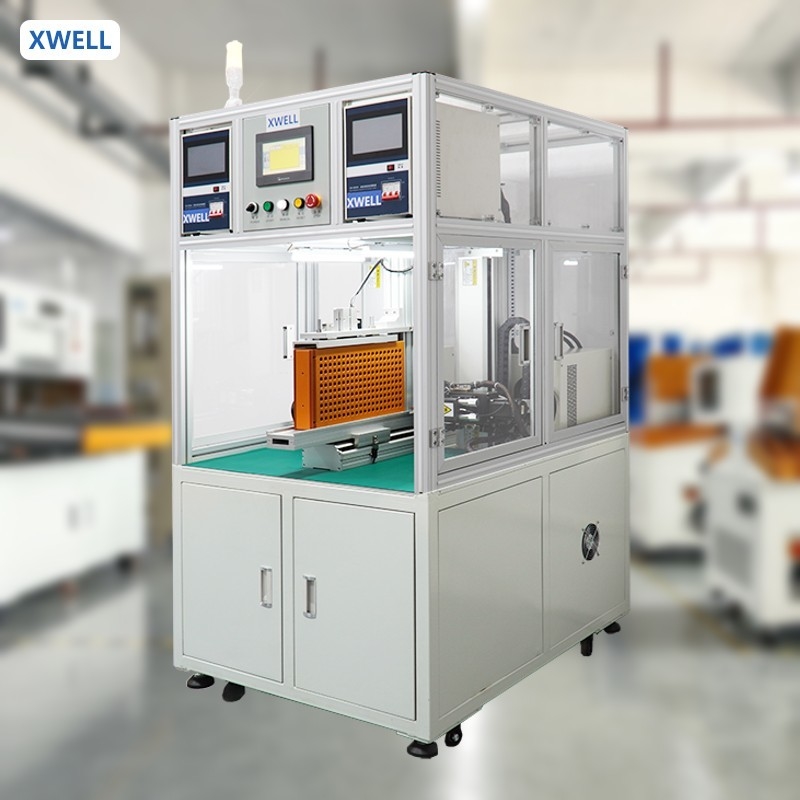

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1pcs
preço:	USD 11000 - 15000 / pcs
Packaging Details:	Caixa de madeira
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Pagamento:

L/C, T/T, Western Union, Paypal

Garantia:

1 ano

Principais pontos de venda:

Alta precisão

Interface do usuário:

Tela de toque

Fonte de energia:

5000A / 8000A / 10000A opcional

Eficiência:

3800pcs/h

Tração do equipamento:

500*350 (mm) cerca de 760 18650 células

Capacidade de carga máxima:

200-400pcs ((bateria de lítio 18650 padrão)

Sistema operacional:

sistema integrado + ecrã homem-máquina

Modo de transmissão:

passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional)

Habilidade da fonte:

100pcs por mês

Destacar:

Máquina automática de soldagem por pontos de dois lados

Máquina de bateria de cabeça de soldagem rotativa

Soldador de ponto de bateria de lítio com controlo PLC

Product Description

Máquina de Solda por Ponto Rotativa Automática de Dupla Face para Pacotes de Baterias com Sistema de Controle PLC

Aplicação do Produto

A Máquina de Solda por Ponto Automática para Pacotes de Baterias é uma plataforma geral de tecnologia de processamento automático baseada em CNC, adequada para soldagem por ponto e montagem de pacotes de baterias na fábrica. Comparada com a soldagem por ponto manual, a eficiência e a precisão da soldagem foram muito aprimoradas. O design humanizado torna a operação e a depuração muito fáceis e convenientes. O design de componentes embutidos torna a aparência mais concisa.

Especificação do Produto

ESPECIFICAÇÕES PARA MD-ASW E MD-ADW
	MD-ASW	MD-ADW
Número da Cabeça de Soldagem	1	2
Curso	X: 400mm; Y: 400mm	Y: 500mm; Z: 350mm
Velocidade de Soldagem	0,5s/ponto, 2000-2500pcs/h	0,5s/ponto, 3500-4000pcs/h
Fonte de Alimentação do Soldador	Soldador por Ponto Inversor 5000A
Velocidade Máxima do Motor	1000mm/s
Número Máximo de Baterias	450 pcs (18650)
Sistema Operacional	Sistema embarcado
Interface do Usuário	Tela sensível ao toque
Modo de Acionamento	Motor de passo e trilho guia de precisão
Fonte de Alimentação	220V/50Hz (máquina); 3 fases, 380V/50Hz (Soldador)
Pressão do Ar	0,3-0,6 MPa
Tamanho da Máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso da Máquina	200kg	350kg

Aplicação do Produto
MD-ADW pode ser usado em baterias de ferramentas elétricas, baterias de carros de torção, pacotes de baterias de armazenamento de energia, baterias de veículos elétricos de scooter, etc. Comparado com a soldagem por ponto manual, a eficiência e a precisão da soldagem foram muito aprimoradas.
Operação do Produto
1. Definir os parâmetros de soldagem na tela sensível ao toque. (O mesmo produto só precisa ser configurado uma vez)
2. Coloque a fixação com o pacote de bateria na posição de fixação rápida.
3. Pressione o botão iniciar, a máquina completa automaticamente todas as ações de soldagem.
4. O soldador emite um som para solicitar ao operador a substituição da nova fixação (pacote de bateria).

Detalhes da soldadora por ponto de dupla face

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC 0

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC 1

Amostras de soldagem de pacotes de baterias cilíndricas

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC 2

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC 3

Máquina automática de soldagem de dois lados rotativa cabeça de soldagem bateria de pacote máquina de soldagem de ponto com sistema de controle PLC 4
