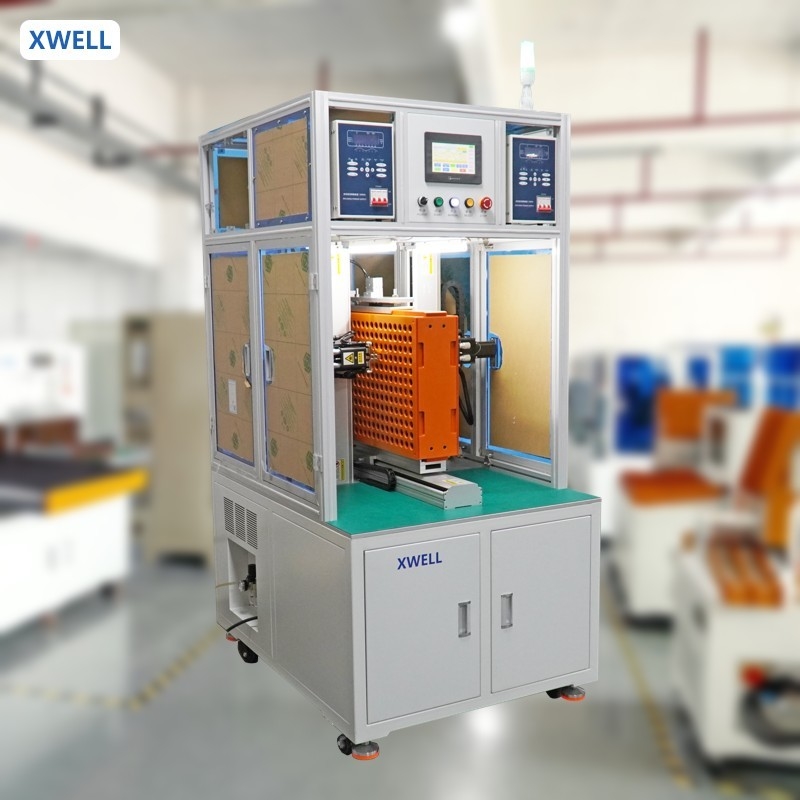

Soldadora automática de bateria de lado duplo

Máquina automática de soldagem de bateria de lado duplo.

Vantagens

1) Induzir tensão de carga, controlar a tensão por feedback e realizar soldagem de alta qualidade.

2) Pré-aquecimento, modo de alimentação do Main Heat, pré-aquecimento antes da soldagem, para garantir uma qualidade de soldagem estável.

3) Manter a continuidade da densidade de energia, encurtar o tempo de soldagem e reduzir a deformação e cor do metal básico.

4) Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.

5) Os limites superiores e inferiores da corrente podem ser definidos para simplesmente julgar se a qualidade de soldagem é boa ou não, o que é adequado para a plataforma de automação de soldagem.

6) A corrente de solda aumenta com o tempo de eletrificação para assegurar o efeito de solda.

Características do produto

1.1 Potência: 380 V AC de fase 3
1.2 Pressão atmosférica; 0,4-0,6Mpa
1.3 Alcance de aplicação: série e combinação paralela de núcleo de bateria de potência 18650 / 26650, combinação multiparallel e multi-série, bateria de ferramenta elétrica, bateria de carro balançador, bateria de armazenamento,26650 bateria, 32650 bateria, bateria de bicicleta elétrica, etc.
1.4 Corrente máxima: exemplo núcleo de bateria 18650, corrente máxima: eixo X 35 cores* eixo Y 20 cores, se for necessário um curso maior, precisa ser personalizado.
1.5 Agulha de soldadura adequada: Diâmetro 4 - 4 * 6 Agulha de soldadura de cabeça plana importada (soldadura por bulto), diâmetro 1,5*100 mm ((soldadura por pontos)
1.6 Largura de níquel adequada: Formação de níquel
1.7 Pode ser personalizado molde de soldagem ponto frente para dentro e tipo de volta para fora ((adequado para linha de produção automática usando)
1.8 Função de agulha de moagem automática personalizável
1.9 Espessura de níquel adequada: 0,1 mm-0,3 mm
1.10 Eficiência de produção: cerca de 4000 PCS - 5000 PCS por hora
1.11 Máquina de solda: modelo 5000A/8000A, dois conjuntos

• Soldador a ponto padrão: 5000A/8000A, 2 conjuntos
• Velocidade de soldagem rápida ((2-10 ms)
• Ponto de solda a baixa temperatura
• Monitorização em tempo real da solda
• Com sinal de conclusão da solda, poupar tempo de solda
• Pode ser definida especificação de soldagem ponto soldagem ((positivos e negativos são soldados usando correntes diferentes)
• Pode ser definido a mesma bateria soldagem ponto positivo, e negativo não soldagem ponto
• A corrente é muito pequena ou anormal durante a soldagem local, a máquina automaticamente alarmes e pára

1.12 Efeito de soldadura: boa consistência de soldadura, juntas de soldadura uniformes e beleza
1.13 Três tipos de entrada de dados de solda pontual:

• Método de entrada de matriz de pontos
• Método de entrada de matriz
• Método de importação de disco, armazenar dados de soldagem no disco U, importar diretamente para a máquina, ((Os dados CAD DXF do disco U são importados para a tela sensível ao toque por um único passo,em seguida, pode ser exportado da tela sensível ao toque em lotes para o disco U, e depois importados para outras máquinas para utilização)

1.14 Nome do molde de solda:Cineses e Inglês
1.15 Componente de controlo: ecrã táctil de 7 polegadas, programador PLC de alta velocidade de 6 eixos, servomotor de 750 W de 3 eixos, motor de servomotor de 2 eixos de 400 W de accionamento da cabeça de solda elétrica
1.16 Utilizações que formam tiras de níquel para reduzir os resíduos
1.17 A depuração do equipamento é simples, fácil de aprender e fácil de compreender, mudar o modelo rapidamente (0-199 dados de grupo podem ser chamados)
1.18 Potência da cabeça de solda: Servo elétrico
1.19 Forro acabado de luminárias de bateria: 1 conjunto de luminárias de madeira elétricas de isolamento ((2 pcs)
1.20 Garantia: um ano de garantia limitada e suporte vitalício
1.21 O dispositivo vem com um alarme de falha, limpar a falha de acordo com o prompt
1.22 Dimensão:L1100*W900*H1930MM
1.23 Peso: cerca de 350 kg

Vantagens do produto

1- O golpe de soldagem pode ser personalizado.
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
5A cabeça de soldagem tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldagem no ponto sobre a qualidade da soldagem.
6Pode armazenar até 99 grupos de ficheiros, o ficheiro é simples de chamar,
não requer processo de mudança de linha complicado
7Função de calibração de uma chave para deslocamento total das juntas de soldadura, que pode ser calibrada para deslocamento de ponto causado por alteração do pin de soldadura ou por outras razões
8- Máquina de soldadura elétrica ou pneumática é opcional

Especificação do produto

Aplicação do produto

O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.

Operação do produto

1- Configuração dos parâmetros de solda no ecrã táctil.
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).

Detalhes do soldador de dois lados

amostras de soldadura de baterias cilíndricas
