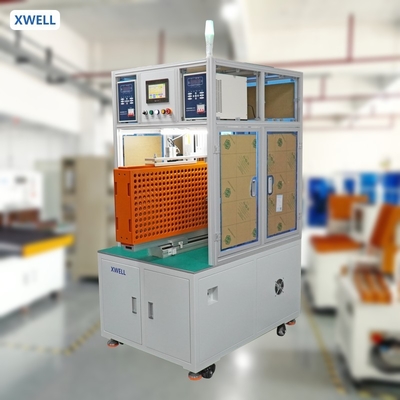

Máquina automática de soldagem por ponto CNC de dois lados Equipamento de soldagem para bateria

Máquina de Solda por Ponto CNC Automática de Dupla Face para Pacote de Bateria

1.1 Potência: 3 fases AC 380V

1.2 Pressão do ar; 0,4-0,6Mpa
1.3 Faixa aplicada: Combinação em série e paralela do núcleo da bateria de energia 18650 / 26650, combinação multi-paralela e multi-série, bateria de ferramenta elétrica, bateria de carro oscilante, pacote de bateria de armazenamento, pacote de bateria 26650, pacote de bateria 32650, bateria de bicicleta elétrica, etc.
1.4 Curso máximo: exemplo do núcleo da bateria 18650, curso máximo: eixo X 35 peças de núcleo * eixo Y 20 peças de núcleo, se precisar de um curso maior, ele precisa ser personalizado.
1.5 Agulha de soldagem adequada: Diâmetro 4 - 4 * 6 agulha de soldagem de cabeça chata importada (soldagem por ponto de protuberância), diâmetro 1,5 * 100 mm (soldagem por ponto)
1.6 Largura de níquel adequada: Formando níquel
1.7 Pode ser personalizado o tipo de molde de soldagem por ponto frontal e traseiro (Adequado para uso em linha de produção automática)
1.8 Função de moagem automática de agulha personalizável
1.9 Espessura de níquel adequada: 0,1 mm-0,3 mm
1.10 Eficiência de produção: cerca de 4000 PCS - 5000 PCS por hora
1.11 Máquina de solda: modelo 5000A/8000A, dois conjuntos
Soldador por ponto padrão: 5000A/8000A, 2 conjuntos

• Soldagem por ponto de velocidade rápida (2-10ms)
• Ponto de soldagem de baixa temperatura
• Monitoramento de soldagem em tempo real
• Com sinal de conclusão da soldagem, economize tempo de soldagem
• Pode ser definido soldagem por ponto de especificação (Positivo e negativo são soldados usando correntes diferentes)
• Pode ser definido o mesmo ponto de soldagem positivo da bateria, e o negativo não solda por ponto
• A corrente é muito pequena ou anormal durante a soldagem por ponto, a máquina alarma e para automaticamente
• 1.12 Efeito de soldagem: boa consistência de soldagem, juntas de solda uniformes e bonitas

1.13 Três tipos de entrada de dados de soldagem por ponto:
Método de entrada de matriz de pontos

• Método de entrada de matriz
• Método de importação de disco, armazene dados de soldagem por ponto em um disco U, importe diretamente para a máquina (os dados CAD DXF do disco U são importados para a tela sensível ao toque por uma única passagem, então podem ser exportados da tela sensível ao toque em lotes para o disco U e, em seguida, importados para outras máquinas para uso)
• 1.14 Nome do molde de soldagem: Habilidade de entrada em chinês e inglês

1.15 Componente de controle: tela sensível ao toque de 7 polegadas, programador PLC de alta velocidade de 6 eixos, servomotor de 750W de 3 eixos, cabeça de soldagem elétrica de acionamento de servomotor de 400W de 2 eixos
1.16 Usa tira de níquel formando para reduzir o desperdício
1.17 A depuração do equipamento é simples, fácil de aprender e fácil de entender, altere o modelo rapidamente (0-199 grupos de dados podem ser chamados)
1.18 Potência da cabeça de soldagem: Servo elétrico
1.19 Molde de fixação da bateria acabada: 1 conjunto de fixação de madeira elétrica de isolamento (2 peças)
1.20 Garantia: um ano de garantia limitada e suporte vitalício
1.21 O dispositivo vem com um alarme de falha, limpe a falha de acordo com o prompt
1.22 Dimensão: L1100*W900*H1930MM
1.23 Peso: cerca de 350KG
Vantagens do produto

1. O curso de soldagem pode ser personalizado

2. Adequado para vários tipos de pacote de bateria
3. Soldagem de alta velocidade
4. Tela sensível ao toque de 7 polegadas, operação mais conveniente, exibição mais clara
5. A cabeça de soldagem tem função de resfriamento a ar ou resfriamento a água, o que pode reduzir efetivamente a influência da temperatura da agulha de soldagem por ponto na qualidade da soldagem.
6. Pode armazenar até 99 grupos de arquivos, o arquivo é simples de chamar,
não requer um processo complicado de troca de linha
7. Função de calibração de uma tecla para deslocamento total das juntas de solda, que pode ser calibrada para deslocamento de ponto causado pela troca do pino de solda ou outros motivos
8. Máquina de solda por ponto elétrica ou pneumática é opcional
Especificação do produto

ESPECIFICAÇÕES PARA MD-ASW E MD-ADW

MD-ADW pode ser usado em bateria de ferramenta elétrica, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem por ponto manual, a eficiência e a precisão da soldagem foram muito aprimoradas.

Operação do produto

1. Definir os parâmetros de soldagem na tela sensível ao toque. (O mesmo produto só precisa ser configurado uma vez)

2. Coloque a fixação com o pacote de bateria na posição de fixação rápida.
3. Pressione o botão Iniciar, a máquina completa automaticamente todas as ações de soldagem.
4. O soldador soa para solicitar ao operador a substituição da nova fixação (pacote de bateria).
Detalhes do soldador por ponto de dupla face

Amostras de soldagem de pacote de bateria cilíndrica
