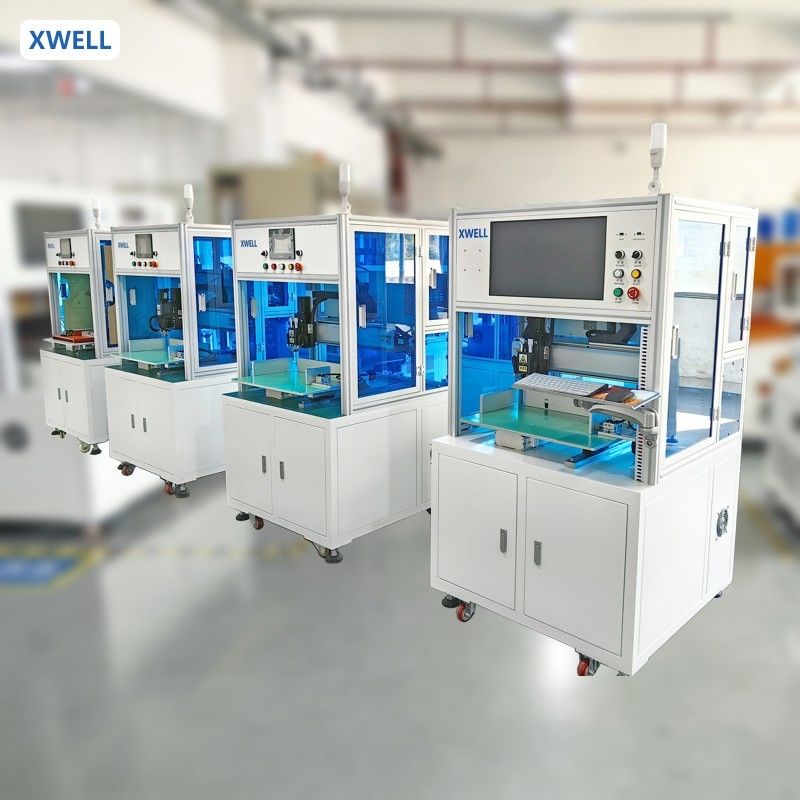

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 unidade
preço:	USD 11000 - 15000 / pcs
Packaging Details:	Caixa de madeira
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Aplicação:

A máquina de solda por pontos pode soldar baterias cilíndricas, como 18650, 26650, 32650;

Máximo Soldadura Espessura:

0,3 mm

Tipos de baterias:

Pilha cilíndrica

Sistema de Operação:

Sistema encaixado

Interface do usuário:

tela sensível ao toque

Fonte de energia:

5000A / 8000A / 10000A opcional

Eficiência:

3800pcs/h

Tração do equipamento:

500*350 (mm) cerca de 760 18650 células

Capacidade de carga máxima:

200-400pcs ((bateria de lítio 18650 padrão)

Sistema operacional:

sistema integrado + ecrã homem-máquina

Habilidade da fonte:

100pcs por mês

Product Description

Máquina de Solda por Ponto Automática de Soldagem por Ponto de Lado Único

Descrição do produto:

A máquina de solda por ponto automática de lado único para bateria é um equipamento importante para a montagem de pacotes de baterias cilíndricas.

A máquina de solda por ponto pode soldar pacotes de baterias cilíndricas como 18650, 26650, 32650 com dispositivos personalizados, e também pode personalizar várias baterias cilíndricas, baterias quadradas, baterias de botão, etc.

Características:

Fonte de alimentação de solda por ponto inversora de 5000A, efeito de soldagem de alta qualidade;
Acionamento por servomotor, soldagem rápida e estável;
Processo de soldagem programável, pode produzir qualquer formato de pacote de bateria;
Monitoramento em tempo real do efeito de soldagem, aviso para ponto de soldagem NG;
Usado para soldagem de pacotes de bateria 18650, 26650.., como e-bike, scooter e soldagem de pacotes de bateria de veículos elétricos.

Especificação do produto

ESPECIFICAÇÕES PARA MD-ASW E MD-ADW
	MD-ASW	MD-ADW
Número da Cabeça de Soldagem	1	2
Curso	X: 400mm; Y: 400mm	Y: 500mm; Z: 350mm
Velocidade de Soldagem	0,5s/ponto, 2000-2500pcs/h	0,5s/ponto, 3500-4000pcs/h
Fonte de Alimentação do Soldador	Soldador por Ponto Inversor 5000A
Velocidade Máxima do Motor	1000mm/s
Número Máximo de Baterias	450 pcs (18650)
Sistema Operacional	Sistema embarcado
Interface do Usuário	Tela sensível ao toque
Modo de Acionamento	Motor de passo e trilho de guia de precisão
Fonte de Alimentação	220V/50Hz (máquina); 3 fases, 380V/50Hz (Soldador)
Pressão do Ar	0,3-0,6 MPa
Tamanho da Máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso da Máquina	200kg	350kg

Aplicação do Produto
MD-ADW pode ser usado em bateria de ferramenta elétrica, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem por ponto manual, a eficiência e a precisão da soldagem foram muito aprimoradas.
Operação do Produto
1. Definir os parâmetros de soldagem na tela sensível ao toque. (O mesmo produto só precisa ser configurado uma vez)
2. Coloque o dispositivo com o pacote de bateria na posição de fixação rápida.
3. Pressione o botão iniciar, a máquina completa automaticamente todas as ações de soldagem.
4. O soldador emite um som para solicitar ao operador a substituição do novo dispositivo (pacote de bateria).

Detalhes da soldadora por ponto de lado duplo

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral 0

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral 1

Amostras de soldagem de pacotes de bateria cilíndrica

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral 2

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral 3

Máquina de Solda por Ponto Automática Soldagem por Ponto Unilateral 4
