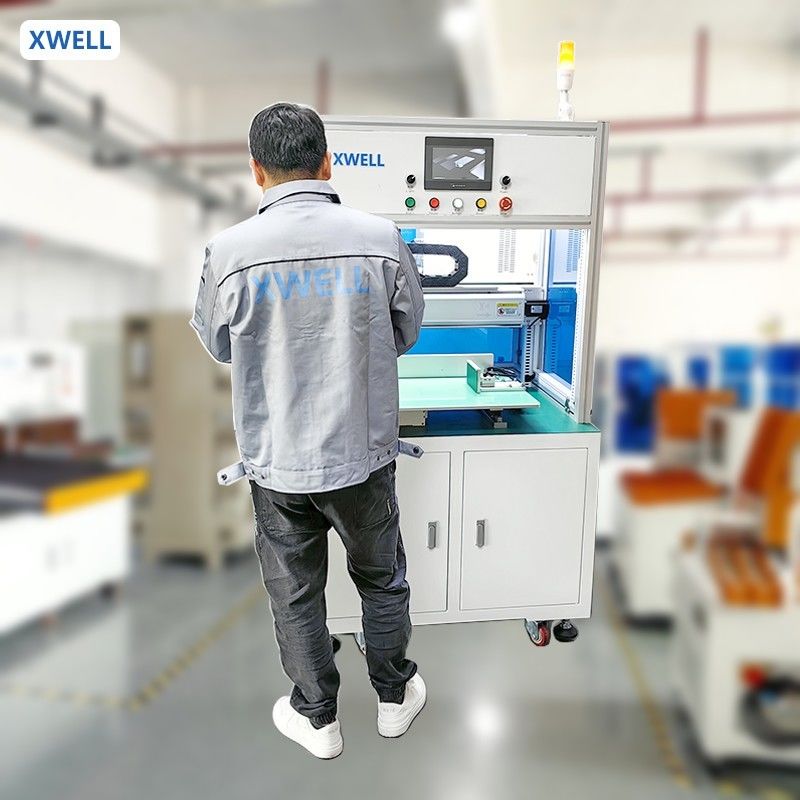

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 unidade
preço:	USD 11000 - 15000 / pcs
Packaging Details:	Caixa de madeira
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Principais argumentos de venda:

automático

Máximo Soldadura Espessura:

0,3 mm

Maneira condutiva:

Unilateral

Tipos de baterias:

Pilha cilíndrica

Sistema de Operação:

Sistema encaixado

Interface do usuário:

tela sensível ao toque

Fonte de energia:

5000A / 8000A / 10000A opcional

Tração do equipamento:

500*350 (mm) cerca de 760 18650 células

Capacidade de carga máxima:

200-400pcs ((bateria de lítio 18650 padrão)

Sistema operacional:

sistema integrado + ecrã homem-máquina

Habilidade da fonte:

100pcs por mês

Product Description

Máquina de solda por pontos para bateria Li-Ion, soldador por pontos automático de um lado

Descrição do produto:

MD-ADW é adequado para soldagem por pontos e montagem de baterias na fábrica para combinação multi-paralela multi-série de 14500 / 18650 / 21700 / 26650 / 32700. Pode ser usado em baterias de ferramentas elétricas, baterias de carros de torção, baterias de armazenamento de energia, baterias de veículos elétricos de scooter, etc. Em comparação com a soldagem por pontos manual, a eficiência e a precisão da soldagem foram muito aprimoradas. O design humanizado torna a operação e a depuração muito fáceis e convenientes. O design de componentes embutidos torna a aparência mais concisa.

Características:

*Suporta início por ponto de interrupção, início automático e início manual.
*Alarme de junta de solda fria e vedação.
*Programa fácil, suporte a matriz, array e programa de pontos, pode armazenar 100 grupos de parâmetros.
*Alarme de abrasão da agulha de soldagem.
*Monitor de corrente de soldagem embutido, pode exibir a corrente de soldagem em tempo real.
*Design para NB, ferramentas elétricas, ferramentas de jardinagem, alta potência, bateria de armazenamento de energia, bateria de carro elétrico e outros
soldagem por pontos de baterias de lítio.
*Pode ser combinado com a linha de produção de grupos de baterias de lítio.
*Pode armazenar dezenas de processos de diferentes produtos de baterias, trocando produtos sem redefinir os parâmetros.
*Pode combinar com uma variedade de marcas de soldadores por pontos.

Especificação do produto

ESPECIFICAÇÕES PARA MD-ASW E MD-ADW
	MD-ASW	MD-ADW
Número da cabeça de soldagem	1	2
Curso	X: 400mm; Y: 400mm	Y: 500mm; Z: 350mm
Velocidade de soldagem	0,5s/ponto, 2000-2500pcs/h	0,5s/ponto, 3500-4000pcs/h
Fonte de alimentação do soldador	Soldador por pontos inversor 5000A
Velocidade máxima do motor	1000mm/s
Número máximo de baterias	450 pcs (18650)
Sistema operacional	Sistema embarcado
Interface do usuário	Tela sensível ao toque
Modo de acionamento	Motor de passo e trilho de guia de precisão
Fonte de alimentação	220V/50Hz (máquina); 3 fases, 380V/50Hz (Soldador)
Pressão do ar	0,3-0,6 MPa
Tamanho da máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso da máquina	200kg	350kg

Aplicação do produto
MD-ADW pode ser usado em baterias de ferramentas elétricas, baterias de carros de torção, baterias de armazenamento de energia, baterias de veículos elétricos de scooter, etc. Em comparação com a soldagem por pontos manual, a eficiência e a precisão da soldagem foram muito aprimoradas.
Operação do produto
1. Definir os parâmetros de soldagem na tela sensível ao toque. (O mesmo produto só precisa ser configurado uma vez)
2. Coloque a fixação com a bateria na posição de fixação rápida.
3. Pressione o botão iniciar, a máquina completa automaticamente todas as ações de soldagem.
4. O soldador emite um som para solicitar ao operador a substituição da nova fixação (bateria).

Detalhes do soldador por pontos de dupla face

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral 0

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral 1

Amostras de soldagem de baterias cilíndricas

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral 2

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral 3

Máquina de Solda por Ponto para Pacotes de Baterias Li-Ion, Soldagem Automática Unilateral 4
