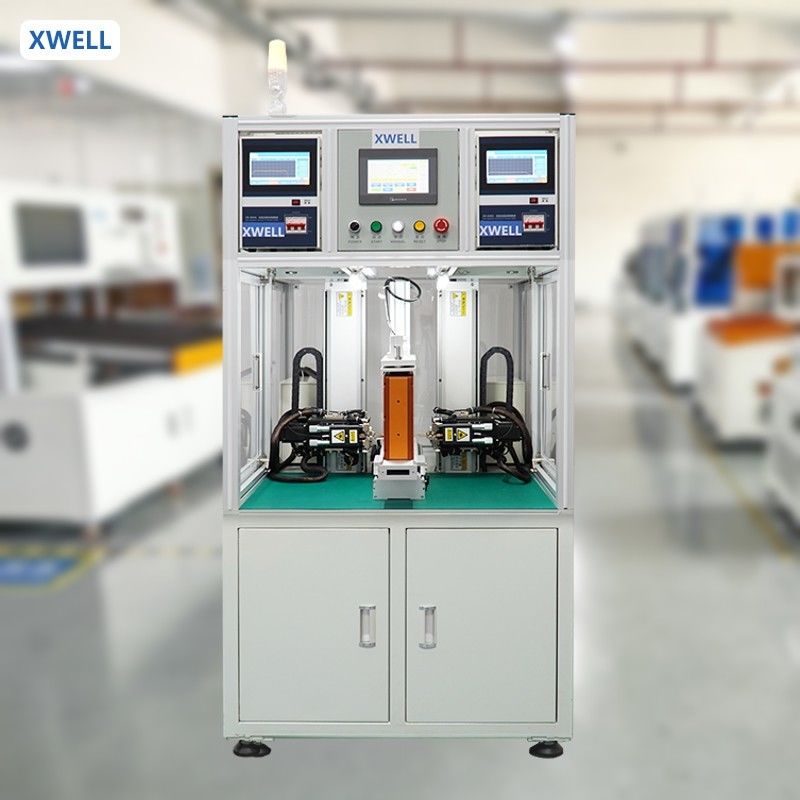

Máquina automática de soldagem de dois lados para 18650 bateria
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | XWELL |
| Certificação: | CE |
| Número do modelo: | MD-ADW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | USD 11000 - 15000 / pcs |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 10-15 dias |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 100pcs por mês |
|
Informação detalhada |
|||
| Garantia: | 1 ano | Número principal: | 2 peças |
|---|---|---|---|
| Sistema de Operação: | Sistema encaixado | Interface do usuário: | tela sensível ao toque |
| Fonte de energia: | 5000A / 8000A / 10000A opcional | Eficiência: | 3800pcs/h |
| Tração do equipamento: | 500*350 (mm) cerca de 760 18650 células | Capacidade de carga máxima: | 200-400pcs ((bateria de lítio 18650 padrão) |
| Sistema operacional: | sistema integrado + ecrã homem-máquina | Modo de transmissão: | passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional) |
Descrição de produto
Máquina automática de soldagem de dois lados para bateria 18650
Produto Dinscrição
Esta máquina de soldagem por ponto de dois lados está equipada com uma fonte de alimentação de soldagem de transistores de 10000A,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,Pode ser bem utilizado para detectar a resistência de soldagem antes deT solda, evitando a barragema idade da soldadura e da agulha de soldadura durante a soldadura, e alcançando uma soldadura de alta precisão e alta fiabilidade.
Features
1. Suporte para inicialização do ponto de interrupção e conversão do modo de inicialização manual.
2. Alta eficiência da soldadura automática de dois lados.
3Com o sistema de monitorização de corrente de soldagem, pode monitorar a corrente de soldagem em tempo real.
4O sistema de dissipação de calor circulante refrigerado por água é utilizado na função de compensação da agulha de soldadura autónoma para reduzir eficazmente a perda de agulhas de soldadura.
Vantagens do produto
1- O golpe de soldagem pode ser personalizado.
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
5A cabeça de soldagem tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldagem no ponto sobre a qualidade da soldagem.
6Pode armazenar até 99 grupos de ficheiros, o ficheiro é simples de chamar,
não requer processo de mudança de linha complicado
7Função de calibragem de uma chave para deslocamento total das juntas de solda, que pode ser calibrada para deslocamento de ponto causado por alteração do pin de solda ou por outras razões
8- Máquina de soldadura elétrica ou pneumática é opcional
Especificação do produto
|
Especificações para MD-ASW e MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número da cabeça de solda
|
1
|
2
|
|
|
Viagens
|
X: 400 mm; Y: 400 mm
|
O número de veículos deve ser igual ou superior a:
|
|
|
Soldadura Spped
|
0.5s/lugar, 2000-2500pcs/h
|
0.5s/lugar, 3500-4000pcs/h
|
|
|
Fornecedor de energia do soldador
|
5000A Soldador a ponto com inversor
|
||
|
Velocidade máxima do motor
|
1000 mm/s
|
||
|
Número máximo de baterias
|
450 peças (18650)
|
||
|
Sistema de Operação
|
Sistema incorporado
|
||
|
Interface do usuário
|
Ecrã táctil
|
||
|
Modo de Acionamento
|
Motor a passo e trilho-guia de precisão
|
||
|
Fornecimento de energia
|
220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
|
||
|
Pressão do ar
|
0.3-0.6 MPa
|
||
|
Tamanho da máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso da máquina
|
200 kg
|
350 kg
|
|
Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).
Detalhes do soldador de dois lados
amostras de soldadura de baterias cilíndricas
