Máquina de soldadura do ponto para o bloco da bateria de lítio

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 unidade
preço:	USD 11000 - 15000 / pcs
Packaging Details:	Caixa de madeira
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Garantia:

1 ano

Número principal:

2 peças

Sistema de Operação:

Sistema encaixado

Interface do usuário:

tela sensível ao toque

Fonte de energia:

5000A / 8000A / 10000A opcional

Eficiência:

3800pcs/h

Tração do equipamento:

500*350 (mm) cerca de 760 18650 células

Capacidade de carga máxima:

200-400pcs ((bateria de lítio 18650 padrão)

Sistema operacional:

sistema integrado + ecrã homem-máquina

Modo de transmissão:

passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional)

Habilidade da fonte:

100pcs por mês

Product Description

Máquina de Solda por Ponto para Pacote de Bateria de Lítio

Descrição dos Produtos

Esta máquina de solda por ponto de dupla face para pacote de bateria de lítio é equipada com uma fonte de alimentação de soldagem de transistor de 10000A, que possui a função de detectar a resistência de contato entre a peça soldada ou a peça soldada e a agulha de soldagem. Pode ser bem utilizada para detectar a resistência de soldagem antes da soldagem por ponto, evitando danos à peça soldada e à agulha de soldagem durante a soldagem, e alcançando soldagem de alta precisão e alta confiabilidade.

Especificação

Curso do eixo Y: 500mm

Curso do eixo X: 400mm

Servo controle de soldagem de transistor de 10000A com chiller.

Os cursos podem ser personalizados, a máquina é equipada com um computador.

Fonte de alimentação de entrada: Monofásica AC 380V/50Hz.

Fonte de ar: 0,4-0,6 Mpa.

Modo de acionamento: Motor servo de passo.

Vantagens do Produto

1. O curso de soldagem pode ser personalizado
2. Adequado para vários tipos de pacotes de bateria
3. Soldagem de alta velocidade
4. Tela sensível ao toque de 7 polegadas, operação mais conveniente, exibição mais clara
5. A cabeça de soldagem tem função de resfriamento a ar ou a água, o que pode reduzir efetivamente a influência da temperatura da agulha de soldagem por ponto na qualidade da soldagem.
6. Pode armazenar até 99 grupos de arquivos, o arquivo é simples de chamar,
não requer um processo complicado de troca de linha
7. Função de calibração de uma tecla para deslocamento total das juntas de solda, que pode ser calibrada para deslocamento de ponto causado pela troca do pino de solda ou outros motivos
8. Máquina de solda por ponto elétrica ou pneumática é opcional

Especificação do Produto

ESPECIFICAÇÕES PARA MD-ASW E MD-ADW
	MD-ASW	MD-ADW
Número da Cabeça de Soldagem	1	2
Curso	X: 400mm; Y: 400mm	Y: 500mm; Z: 350mm
Velocidade de Soldagem	0,5s/ponto, 2000-2500pcs/h	0,5s/ponto, 3500-4000pcs/h
Fonte de Alimentação do Soldador	Soldador por Ponto Inversor 5000A
Velocidade Máxima do Motor	1000mm/s
Número Máximo de Baterias	450 pcs (18650)
Sistema Operacional	Sistema embarcado
Interface do Usuário	Tela sensível ao toque
Modo de Acionamento	Motor de passo e trilho guia de precisão
Fonte de Alimentação	220V/50Hz (máquina); 3 fases, 380V/50Hz (Soldador)
Pressão do Ar	0,3-0,6 MPa
Tamanho da Máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso da Máquina	200kg	350kg

Aplicação do Produto

MD-ADW pode ser usado em bateria de ferramenta elétrica, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem por ponto manual, a eficiência e a precisão da soldagem foram muito aprimoradas.

Operação do Produto

1. Definir os parâmetros de soldagem na tela sensível ao toque. (O mesmo produto só precisa ser configurado uma vez)
2. Coloque a fixação com o pacote de bateria na posição de fixação rápida.
3. Pressione o botão iniciar, a máquina completa automaticamente todas as ações de soldagem.
4. O soldador emite um som para solicitar ao operador a substituição da nova fixação (pacote de bateria).

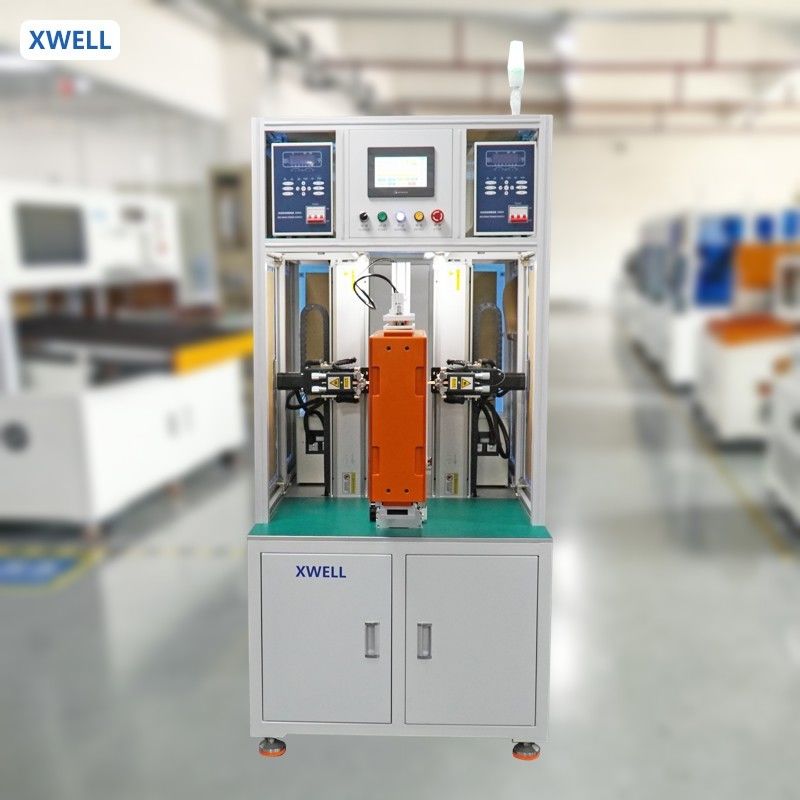

Detalhes da soldadora por ponto de dupla face

Máquina de soldadura do ponto para o bloco da bateria de lítio 0

Máquina de soldadura do ponto para o bloco da bateria de lítio 1

Amostras de soldagem de pacotes de bateria cilíndricos

Máquina de soldadura do ponto para o bloco da bateria de lítio 2

Máquina de soldadura do ponto para o bloco da bateria de lítio 3

Máquina de soldadura do ponto para o bloco da bateria de lítio 4
