Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1 unidade
preço:	USD 11000 - 15000 / pcs
Packaging Details:	Caixa de madeira
Payment Terms:	T/T, Western Union, l/c

Detail Information

Product Description

Detail Information

Lugar de origem:

China

Certificação:

Garantia:

1 ano

Número principal:

2 peças

Sistema de Operação:

Sistema encaixado

Interface do usuário:

tela sensível ao toque

Fonte de energia:

5000A / 8000A / 10000A opcional

Eficiência:

3800pcs/h

Tração do equipamento:

500*350 (mm) cerca de 760 18650 células

Capacidade de carga máxima:

200-400pcs ((bateria de lítio 18650 padrão)

Sistema operacional:

sistema integrado + ecrã homem-máquina

Modo de transmissão:

passo + correia + trilho de guia linear de precisão importado (servo + parafuso opcional)

Habilidade da fonte:

100pcs por mês

Destacar:

máquina de solda por ponto CNC automática

Soldadora de dois lados

Fonte de alimentação de soldagem a transistor

Product Description

Máquina automática de soldagem por ponto CNC de dois lados

1.Visão geral do sistema:

A máquina de soldagem automática em ponto de dois lados suporta o início do ponto de ruptura e está equipada com 6000A / 8000A TRansistorPode soldar folhas de níquel puro com menos de 0,2 mm e folhas de níquel de aço com mais de 0.3. Bump soldagem é necessária. Soldagem automática de dois lados, alta eficiência. Programação é simples. Ele suporta qualquer programação de ponto, programação de matriz e importação gráfica,e pode armazenar 99 grupos de arquivos de programação. The prediction of welding needle replacement reminds that the welding head adopts water-cooled circulating heat dissipation to effectively reduce the loss of welding needle and improve the welding effectO sistema de monitorização de corrente de soldagem autônomo pode monitorizar a corrente de soldagem, com função de falso alarme de soldagem, e pode monitorizar a soldagem em tempo real.

Vantagens

1) Induzir tensão de carga, controlar a tensão por feedback e realizar soldagem de alta qualidade.

2) Pré-aquecimento, modo de alimentação do Main Heat, pré-aquecimento antes da soldagem, para garantir uma qualidade de soldagem estável.

3) Manter a continuidade da densidade de energia, encurtar o tempo de soldagem e reduzir a deformação e cor do metal básico.

4) Fácil de mudar de corrente baixa para corrente alta, adequado para solda de precisão.

5) Os limites superiores e inferiores de corrente podem ser definidos para simplesmente julgar se a qualidade de soldagem é boa ou não, o que é adequado para a plataforma de automação de soldagem.

6) A corrente de solda aumenta com o tempo de eletrificação para assegurar o efeito de solda.

Vantagens do produto
1- O golpe de soldagem pode ser personalizado.
2Adequado para vários tipos de baterias
3. Soldadura a alta velocidade
4Ecrã táctil de 7 polegadas, operação mais conveniente, exibição mais clara
5A cabeça de soldagem tem função de arrefecimento por ar ou água, o que pode reduzir eficazmente a influência da temperatura da agulha de soldagem no ponto sobre a qualidade da soldagem.
6Pode armazenar até 99 grupos de ficheiros, o ficheiro é simples de chamar,
não requer processo de mudança de linha complicado
7Função de calibragem de uma chave para deslocamento total das juntas de solda, que pode ser calibrada para deslocamento de ponto causado por alteração do pin de solda ou por outras razões
8- Máquina de soldadura elétrica ou pneumática é opcional
Especificação do produto

Especificações para MD-ASW e MD-ADW
	MD-ASW	MD-ADW
Número da cabeça de solda	1	2
Viagens	X: 400 mm; Y: 400 mm	O número de veículos deve ser igual ou superior a:
Soldadura Spped	0.5s/lugar, 2000-2500pcs/h	0.5s/lugar, 3500-4000pcs/h
Fornecedor de energia do soldador	5000A Soldador a ponto com inversor
Velocidade máxima do motor	1000 mm/s
Número máximo de baterias	450 peças (18650)
Sistema de Operação	Sistema incorporado
Interface do usuário	Ecrã táctil
Modo de Acionamento	Motor a passo e trilho-guia de precisão
Fornecimento de energia	220V/50Hz ((máquina); 3 fases, 380V/50Hz ((soldador)
Pressão do ar	0.3-0.6 MPa
Tamanho da máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso da máquina	200 kg	350 kg

Aplicação do produto
O MD-ADW pode ser usado na bateria de ferramentas elétricas, bateria de carro de torção, pacote de bateria de armazenamento de energia, bateria de veículo elétrico de scooter, etc. Em comparação com a soldagem pontual manual,A eficiência e a precisão da solda foram muito melhoradas.
Operação do produto
1. Configuração dos parâmetros de solda no ecrã táctil. (O mesmo produto só precisa ser definido uma vez)
2Coloque o dispositivo com a bateria na posição de fixação rápida.
3Pressione o botão de arranque, a máquina completa automaticamente todas as ações de solda.
4. O som do soldador para solicitar ao operador a substituição de um novo dispositivo (bateria).

Detalhes do soldador de dois lados

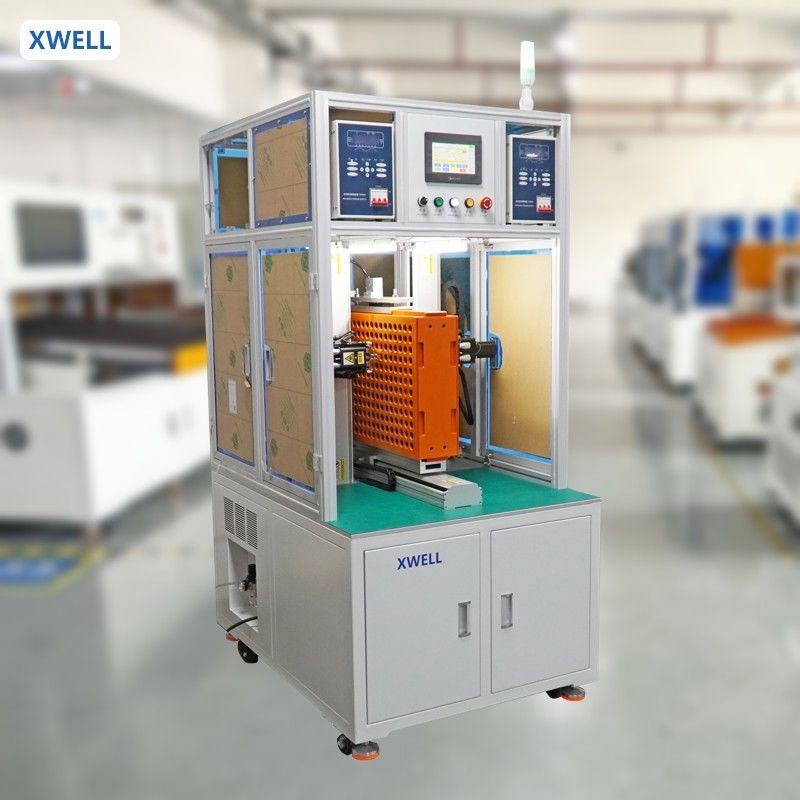

Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor 0

Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor 1

amostras de soldadura de baterias cilíndricas

Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor 2

Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor 3

Máquina de Solda por Ponto CNC Automática Dupla Face com Fonte de Alimentação de Soldagem por Transistor 4
